VTT STILUS E AM

REF: 8753489

STILUS E-AM | 29" V3

2022

Esta bicicleta de montaña eléctrica de doble suspensión ha sido seleccionada para la práctica del Allmountain.

Es una bicicleta perfectamente adecuada para circular por senderos técnicos. Su motor Bosch Performance Line CX proporciona par y recuperación durante las fases de ascenso o impulso al salir de una curva.

Primeros pasos

PARTE MÉCANICA

Anotar el número de la llave de la batería

Recuerda anotar el número que hay en la llave que permite abrir el compartimento de la batería.

Si pierdes la llave, podrás crear una nueva siguiendo el enlace a continuación.

VTT STILUS E-AM V2 BATTERIE
Inflar los neumáticos

En el montaje original en una cámara de aire, la presión media recomendada es de 1,8 bares.

Si buscas más comodidad y más agarre, Y/O si pesas menos de 70 kg, puedes reducir el valor de presión en un 10%, pero esto aumentará el riesgo de pinchazos en terrenos abruptos. Atención: no bajar nunca de la presión mínima indicada en el flanco del neumático.

No te olvides de controlar regularmente la presión de tus neumáticos.

GONFLER-MES-PNEUS-VTT-STILUS-E-AM-V2

Rodar los frenos

Cuando la bicicleta sale de la tienda, las pastillas y los discos son nuevos y, por lo tanto, el rendimiento de frenado es muy bajo.

Una frenada fuerte en frío y de forma continuada (por ejemplo en descenso), puede provocar un sobrecalentamiento y una "congelación" de las pastillas.

Para evitar este fenómeno, que vuelve los frenos completamente inservibles, te recomendamos hacer un rodaje de los frenos.
El rodaje se logrará tras realizar 10 frenadas por freno. Una frenada representa una desaceleración fuerte para pasar de 25 a 5 km/h, pero sin bloquear la rueda, utilizando un solo freno a la vez.

RODER MES FREINS

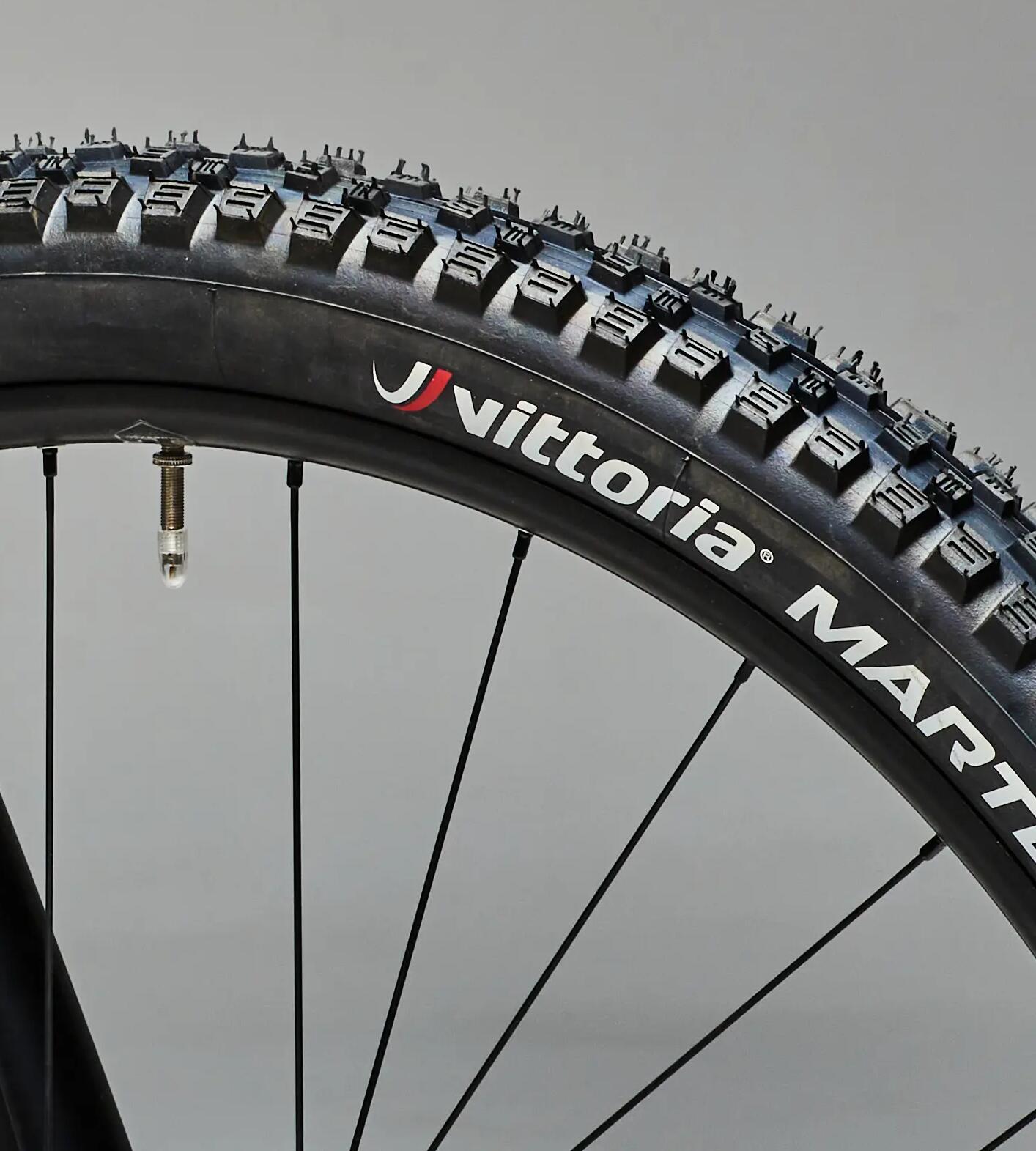

Pasar las ruedas a tubeless

Para limitar el riesgo de perforación o de pinzamiento de la cámara de aire, existe la posibilidad de pasar las ruedas de la bicicleta de montaña a TUBELESS.
En el montaje original, el fondo de llanta estanco ya está montado pero deberás comprar neumáticos TUBELESS READY.

Además de:

- Un par de válvulas TUBELESS
https://www.decathlon.es/es/p/valvulas-tubeless-lote-de-2/_/R-p-307658?mc=8551979

- Líquido preventivo (antipinchazos):
https://www.decathlon.es/es/p/liquido-antipinchazos-para-tubeless-ready-500-ml/_/R-p-309241?mc=8550735

Luego, ¡nada más simple! Sigue los pasos que se describen a continuación. También puedes ayudarte del vídeo.

1. Desmontar la rueda.
2. Retirar el neumático y la cámara de aire original de la llanta.
3. Insertar una válvula TUBELESS por el interior, en el agujero de llanta.
4. Añadir líquido preventivo (antipinchazos).
5. Montar el nuevo neumático TUBELESS READY.
6. Inflar bien la rueda para talonar el neumático en la llanta.

Si la operación te parece demasiado compleja, ponte en contacto con el taller DECATHLON más cercano para su realización.

Passage Tubeless
Ajustar la horquilla

Tu horquilla ROCKSHOX 35 GOLD RL requiere un ajuste personalizado según tu estilo de conducción, el terreno y tus gustos, pero también y sobre todo, según tu peso.

Para conocer la presión y el rebote recomendados para tu horquilla, puedes pinchar en el siguiente enlace. A continuación, se le pedirá su peso totalmente equipado (casco, zapatillas y bolsa de hidratación) y el modelo de su bicicleta: una E-MTB.

Así, la aplicación calculará la presión recomendada (en Psi) y el selector en número de clics a partir de la posición de roscado completo en el sentido de las agujas del reloj (posición lenta).

La presión permite definir lo que se denomina SAG, o porcentaje de depresión de la suspensión cuando el usuario se sube a ella. Para una práctica más flexible o para tener más comodidad, preferiremos un SAG alto (entre 30 y 35%). Para una práctica más competitiva, más eficiente, preferimos más firmeza (entre 20 y 25%).

El rebote determina la rapidez con la que la suspensión vuelve a su estado inicial después de absorber un golpe. Un rebote demasiado rápido puede hacer que la horquilla "bote" y hacer que pierda agarre y control, mientras que un rebote demasiado débil puede "hundir" la horquilla y ganar recorrido durante los lanzamientos repetidos. Para ajustar el rebote, gire la rueda ubicada debajo del lado derecho de la horquilla.

Ahora que ha determinado la configuración recomendada para su horquilla, puede consultar "AJUSTE DE LA HORQUILLA DE LA HORQUILLA".

PREMIÈRE UTILISATION
Ajustar el Sag de la horquilla

Después de determinar la configuración deseada para su horquilla, necesitará que alguien lo ayude y se equipe con una bomba de aire. Como la horquilla está equipada con una válvula SCHRADER, puede utilizar una bomba clásica siempre que sea de alta presión y lo más precisa posible.

Puede seguir el vídeo para aprender a ajustar el Sag de su horquilla.

NB: Tenga en cuenta que la tapa de la válvula está ahí para proteger esta válvula del polvo y de ninguna manera retiene la presión de la suspensión. ¡Por lo tanto, no tiene sentido apretarla demasiado!

Ajustar el Sag del amortiguador

Para tener una MTB homogénea en su comportamiento, recomendamos correlacionar el SAG de su horquilla con el de su amortiguador.

SRAM recomienda inflar el amortiguador según su peso en libras: una libra equivale a un Psi.
Multiplique su peso totalmente equipado en kilogramos por 2,2 para obtener su peso en libras. Si peso 73 kg completamente equipado, entonces peso 160 libras (73x2.2) y luego tengo que inflar mi amortiguador a 160 psi.

Puede hacer clic en el siguiente enlace para aprender cómo ajustar el SAG de su amortiguador en video.

NB: Tenga en cuenta que la tapa de la válvula está ahí para proteger esta válvula del polvo y de ninguna manera retiene la presión de la suspensión. ¡Por lo tanto, no tiene sentido atornillarlo demasiado!

PARTE ELÉCTRICA

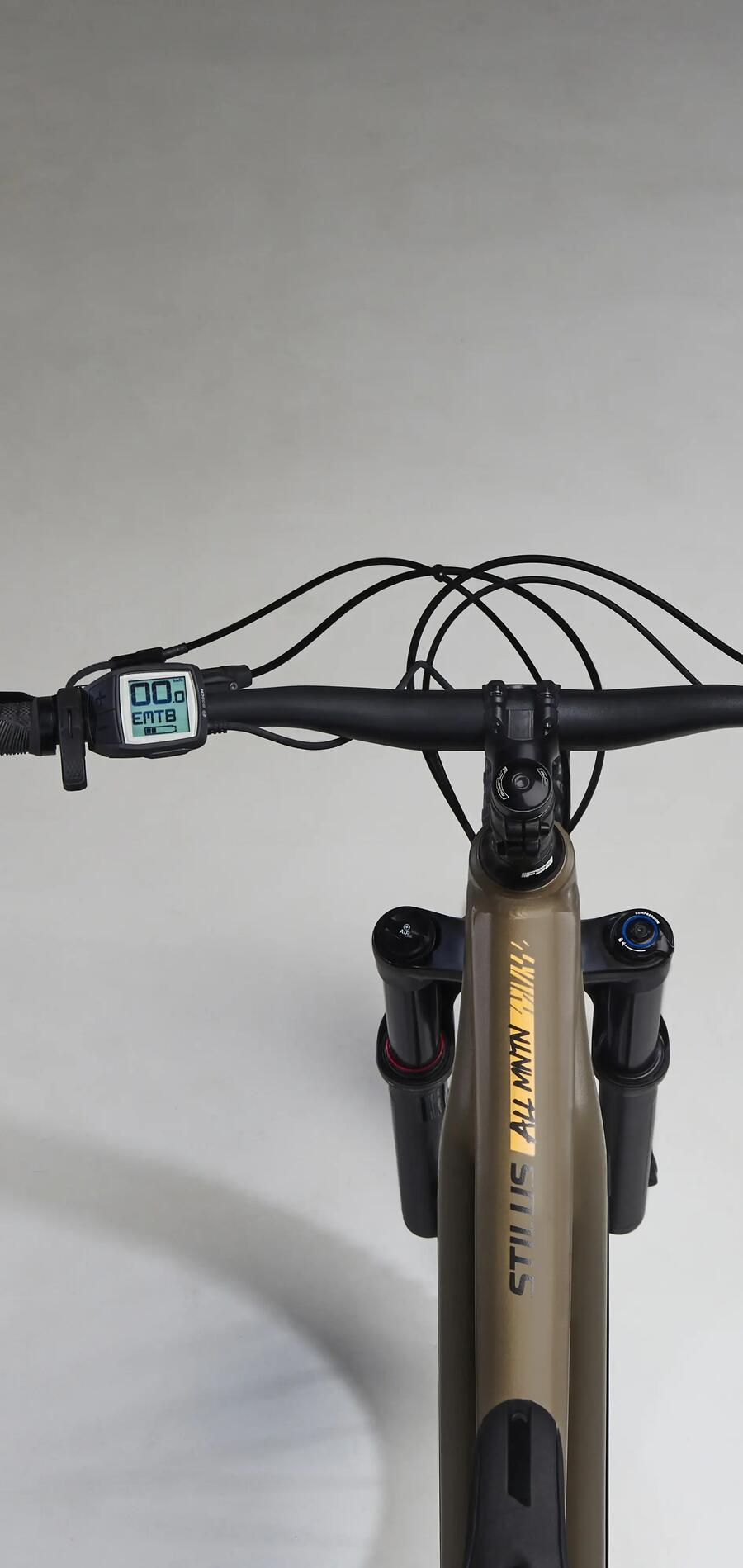

Manejo y funciones de la pantalla

La pantalla BOSCH PURION se centra en lo esencial y muestra claramente toda la información importante de la bicicleta de montaña eléctrica. Para encenderla y apagarla, presiona el botón en la parte superior de la pantalla.

Con los botones + y - puedes navegar entre los diferentes modos de conducción:

OFF: Sin asistencia.
ECO: Asistencia que optimiza la eficiencia para una máxima autonomía.
TOUR: Asistencia constante con una gran autonomía.
EMTB/SPORT: Asistencia potente y progresiva para un comportamiento de pedaleo natural y un control óptimo en terrenos difíciles.
TURBO: Asistencia directa y potente incluso en las frecuencias de pedaleo más altas.

Debajo de la pantalla se encuentra el botón "WALK", que activa una asistencia suave de hasta 6 km/h. Para mayor seguridad, la ayuda al caminar se activa en dos tiempos: presiona el botón "WALK" y luego mantén presionado + para activar la asistencia, suéltalo para desactivarla.

Nota: Si el modo de uso se encuentra en OFF, no puedes usar la función WALK.

Las instrucciones completas de la BOSCH PURION se puede encontrar en parte inferior de la sección MANUALES DE INSTRUCCIONES.

VTT STILUS E-AM 27,5+" V2
Ajustar la pantalla

Puedes cambiar la visualización de las funciones en la consola.

Para ello, mantén presionado el botón - para desplazarte por las diversas informaciones, entre las cuales:
- visualización permanente del modo de asistencia
- kilometraje del viaje, indicado como "Trip"
- kilometraje total de la bicicleta, indicado como "Total"
- autonomía restante estimada según la carga de la batería, indicada como "Range"

Para restablecer el kilometraje del viaje a cero, debes seleccionar el kilometraje "Trip" y luego presionar de forma prolongada y simultánea los botones+ y -. A continuación, se muestra una información de "Reset" y se reinicia el cuentakilómetros.

Para cambiar de la visualización de valores en kilómetros a la visualización de valores en millas y viceversa, mantén presionado el botón - y presiona brevemente el botón Encendido/Apagado.

Finalmente, para ajustar el brillo de la pantalla debes apagar la pantalla, mantener presionados los botones + y - simultáneamente y presionar el botón Encendido/Apagado. La pantalla se iluminará y te mostrará las versiones de software. Durante este tiempo, puedes ajustar el brillo incrementándolo con el botón + y reduciéndolo con el botón -.

Características del motor

Hemos elegido un motor BOSCH Performance Line CX por sus características técnicas.

Este motor tiene un par máximo de 85 Nm. No pesa mas que 2,9Kg y es relativamente compacto. El nivel máximo de asistencia en modo TURBO es del 340% y puede llegar hasta los 25 km/h.

Las instrucciones eléctricas se pueden encontrar en la parte inferior de la página en la sección MANUALES

VTT STILUS E-AM 27,5+" V2
Características de la batería

Hemos elegido una batería BOSCH PowerTube 625 por sus características técnicas.

Es una batería de iones de litio con una capacidad de 16,7 Ah y una potencia de aproximadamente 625 Wh para un peso total de 3,5 kg.

Las instrucciones eléctricas se pueden encontrar en la parte inferior de la página en la sección MANUALES.

Calcular la autonomía de la batería

BOSCH ha puesto en marcha una aplicación en su sitio web para calcular la autonomía de la batería según su uso.

Si no estás seguro de tener suficiente batería para tu viaje, puedes utilizar este simulador indicando tu uso de los modos de conducción, tu peso totalmente equipado, tu frecuencia de pedaleo, el equipamiento de tu bicicleta de montaña e información sobre el entorno.

Cómo montar/desmontar la batería

Para desmontar la batería del cuadro, quita la tapa de la cerradura y luego haz girar la llave en la cerradura del compartimento de la batería. Esto liberará la batería. En la parte superior de la misma hay un pequeño pestillo que debes presionar para retirar la batería. Ahora ya puedes quitarla de forma segura.

Para volver a montar la batería en el cuadro, debes colocarla en el compartimiento comenzando por la parte inferior y luego empujar la parte superior hacia el fondo del compartimiento hasta escuchar el "clic" del pestillo. La batería ya está en su sitio, puedes cerrar el compartimento y bloquearlo con la llave.

Mantenimiento

¿Cómo limpiar la stilus?

Para limpiar bien la bicicleta de montaña, hazte con un buen producto de limpieza para bicicletas, una esponja y un cepillo.

Pasa un chorro de agua por la bicicleta antes de aplicar los productos de limpieza. Luego, utiliza la esponja y el cepillo para aplicar los productos eficazmente. Es importante dejar actuar el producto antes de enjuagar la bicicleta.
El enjuague debe realizarse a una distancia razonable para no dañar los componentes mecánicos.
Finalmente, seca la bicicleta con un trapo seco, limpio y suave.

Para lavar la bicicleta de montaña eléctrica, es importante dejar la batería en la bicicleta. ¡Ésta protegerá el motor de las filtraciones de agua!
Asimismo, evita el uso de un limpiador de alta presión, ya que el agua podría penetrar en los cojinetes y dañar de manera permanente los componentes eléctricos.

¿Cómo guardar correctamente la stilus e-st?

Guardar correctamente la bicicleta de montaña es fundamental para mejorar su vida útil, especialmente si es de asistencia eléctrica.

Después de cada salida, recomendamos:
> Limpiar la bicicleta para retirar el barro o la arena que podrían corroerla.
> Secar y lubricar la transmisión (evitar los frenos) para protegerla del óxido y la corrosión.
> Guardar la bicicleta de montaña en un lugar seco y fresco.

Para un almacenamiento prolongado de la bicicleta de montaña, recomendamos estos consejos adicionales:
> Pon el piñón pequeño para quitar tensión a los cables.
> Carga la batería entre un 30% y un 60%.
> Puedes recubrir la bicicleta con una fina capa de aceite de vaselina, prestando especial atención a los radios y los bujes, las llantas, el manillar y la potencia. Utiliza un paño limpio, ligeramente humedecido con este aceite, para proteger los componentes del polvo.
> Es preferible dejar la bicicleta de montaña suspendida por el cuadro con el fin de limitar la presión sobre los neumáticos y evitar posibles grietas.
> La mejor forma de almacenar la bicicleta es colgarla boca abajo para que el aceite de las botellas de la horquilla pueda bajar a los émbolos. ¡De este modo alargarás la vida útil de tu horquilla!

Atención: ¡Fresco no significa frío! Evita a toda costa temperaturas demasiado altas o demasiado bajas. No guardes la bicicleta de montaña al sol y ten cuidado con las heladas invernales.
El garaje puede ser una buena solución siempre y cuando el lugar permanezca seco y no esté helado en invierno, de lo contrario es preferible el interior de casa.

Mantenimiento
Mejorar la vida útil de la batería

Las baterías BOSCH se encuentran entre las baterías más duraderas del mercado con una vida útil de aproximadamente 30.000 km. En el caso de un ciclista habitual que pedalea 150 km por semana, y siempre que se haya cuidado bien, la batería durará entre 3 y 4 años.

Para mejorar al máximo esta vida útil, te recomendamos:
- No forzar la bicicleta (¡una bicicleta de montaña no es un scooter!)
- Cargar la batería a temperaturas de entre 10 °C y 20 °C sin superar nunca los 30 °C (utiliza para ello el cargador original y asegúrate de que esté en buenas condiciones)
- Guardar la bicicleta de montaña con un nivel de carga de entre 30 y 60% (no dejar la batería conectada más allá del 100% y no almacenarla completamente descargada)
- Estacionar la bicicleta de montaña a la sombra o en lugares frescos.

Durante el transporte, recuerda también retirar la batería de la bicicleta y guardarla en el interior del vehículo.

Comprobar la versión de software de la unidad eléctrica

Para comprobar la versión del software con la pantalla de control BOSCH PURION, debes apagar el dispositivo, presionar simultáneamente el botón+ y el botón - y mantenerlos brevemente presionados.
Seguidamente, presiona la tecla Encendido/Apagado. Se mostrarán entonces las versiones del software. Escríbelas en un papel para mayor facilidad.

DISPL. representa la versión de software de la pantalla.
DU es la versión de software del motor.
Bat. corresponde a la versión de software de la batería.


Luego, puedes comprobar si tu software está actualizado comparando las versiones en el sitio web de BOSCH.

Mantenimiento

Tengo un problema

> ELÉCTRICO

La batería no se carga

1. COMPRUEBA LA CONEXIÓN BATERÍA > CARGADOR > TOMA DE CORRIENTE

Comprueba que el cargador utilizado sea el cargador original BOSCH.
Enchufa el cargador a la batería y a una toma de corriente.

La batería está equipada con un control de temperatura que evita cualquier recarga fuera del rango de temperatura de entre 0 °C y 40 °C. Si la batería se encuentra fuera de este rango de temperatura, tres de los cinco LED parpadean. Desconecta la batería del cargador y espera a que regrese al rango de temperatura permitido.
Si se detecta un fallo en la batería, dos LED parpadean. Dirígete a un taller DECATHLON para realizar un diagnóstico de la batería.

Para indicar el estado de carga, se utilizan cinco LED. Cada LED representa un 20% de carga de la batería. Cuando la batería tiene menos del 5%, todos los LED están apagados, pero todavía hay una función de visualización de la batería en el ordenador de a bordo.

Una batería completamente descargada tarda 8,8 h en recargarse con el Compact Charger, 4,9 h con el Standard Charger y 3,7 h con el Fast Charger.

2. COMPRUEBA QUE NO HAYA NINGÚN RESIDUO QUE IMPIDA LA CARGA
Los conectores del cargador y de la batería deben estar limpios. No debe haber ningún residuo que entorpezca el contacto entre el cargador y la batería.

3. ES POSIBLE QUE TAN SOLO ESTÉN DEFECTUOSOS LOS LEDS INDICADORES DE LA BATERÍA
Acude a uno de nuestros talleres DECATHLON para que los reparen.

Aparece un código de error en la pantalla

La pantalla BOSCH PURION puede mostrar un código de error.

Todos los códigos de avería se enumeran en el siguiente enlace, con un procedimiento para solucionar el problema en cada uno de ellos.

Si el problema persiste o no puedes realizar la manipulación, dirígete a uno de nuestros talleres DECATHLON para su reparación.

J'AI UN PROBLÈME
La autonomía es baja o se ha reducido

1. Trata de respetar las buenas prácticas de uso y guardado.
La autonomía de la bicicleta eléctrica depende de múltiples factores:
> DE LA CARGA DE LA BICICLETA: La autonomía se verá reducida si la bicicleta está sobrecargada.
> DEL TIPO DE RECORRIDO: La autonomía será menor en las subidas.
> DE LA PRESIÓN DE LOS NEUMÁTICOS: La autonomía será mayor con unos neumáticos correctamente inflados.
> DE LA TEMPERATURA EXTERIOR: La autonomía se verá reducida con tiempo frío (hasta un 50% menos).
> DEL MODO DE ASISTENCIA UTILIZADO: Se recomienda reducir el modo de asistencia cuando el nivel de la batería es bajo.
> DEL ADECUADO RESPETO DE LAS CONDICIONES DE CARGA Y GUARDADO DE LA BATERÍA.

2. Una batería vieja puede tener un menor rendimiento.
Así que su autonomía será menor. Infórmate en tu taller DECATHLON para realizar un diagnóstico del estado de tu batería.

> MÉCANICO

La rueda está descentrada después de varias salidas

Cuando las ruedas dan sus primeras vueltas con la bicicleta nueva, muchos elementos, de manera natural, se mueven y se ponen en su sitio.

Así ocurre con los radios de las ruedas, que pueden «crujir» al colocarse en su sitio. Estos crujidos se deben a la torsión residual durante el montaje.

Sin embargo, la rueda no debería estar descentrada. Pero si ocurre, aprovecha la revisión gratuita durante los 6 primeros meses en uno de nuestros talleres DECATHLON para reajustar este ligero descentrado.

VTT STILUS E-AM 27,5+" V2
Tengo problemas con el cambio de velocidades

Para solucionar el problema con el cambio de velocidades puedes realizar diversas acciones:

1/ Comprueba el cable y sus fundas:
1a. Unos extremos de fundas mal posicionados pueden interferir con la tracción del cable del cambio y afectar al paso de velocidades. Si un extremo de funda está mal colocado, ponlo de nuevo en su sitio manualmente.

1b. Si el cambio no se mueve incluso después de haber accionado la palanca para cambiar las velocidades, seguramente es porque el cable y las fundas están gripados. Hay que cambiar el cable y las fundas.

Puedes llevar tu bicicleta de montaña a un taller DECATHLON para reemplazar los cables y las fundas.

2/ Comprueba que la patilla de cambio no esté torcida:
una patilla torcida provoca un cambio desalineado, que ya no puede garantizar su función correctamente. Colócate detrás de tu bicicleta y observa la alineación del cambio.

Si la patilla está torcida, acude a un taller DECATHLON para reemplazar la patilla de cambio.

RECORDATORIO : te ofrecemos una revisión completa y gratuita de todos los ajustes de la bicicleta en los 6 meses posteriores a su fecha de compra.

Nota: Si utilizas regularmente tu bicicleta de montaña en condiciones de humedad o de barro, o bien si la lavas a menudo con una gran cantidad de agua, tendrás que cambiar con más frecuencia las fundas y los cables. Se desaconseja encarecidamente lavar la bicicleta a alta presión, ya que esto empuja la suciedad en el interior de las fundas.

VTT STILUS E-AM 27,5+" V2
He perdido la llave

Si has perdido las dos llaves y no tienes el número de la llave, acude a un taller DECATHLON para cambiar el cierre. Con el nuevo cierre te proporcionaremos un nuevo par de llaves.

Si has perdido una de las dos llaves, es posible acudir a un cerrajero convencional usando la segunda llave como modelo.

Si has perdido las dos llaves y has anotado el número que se encuentra en una de las dos llaves, puedes solicitar una nueva haciendo clic en el siguiente enlace.

VTT STILUS E-AM 27,5+" V2

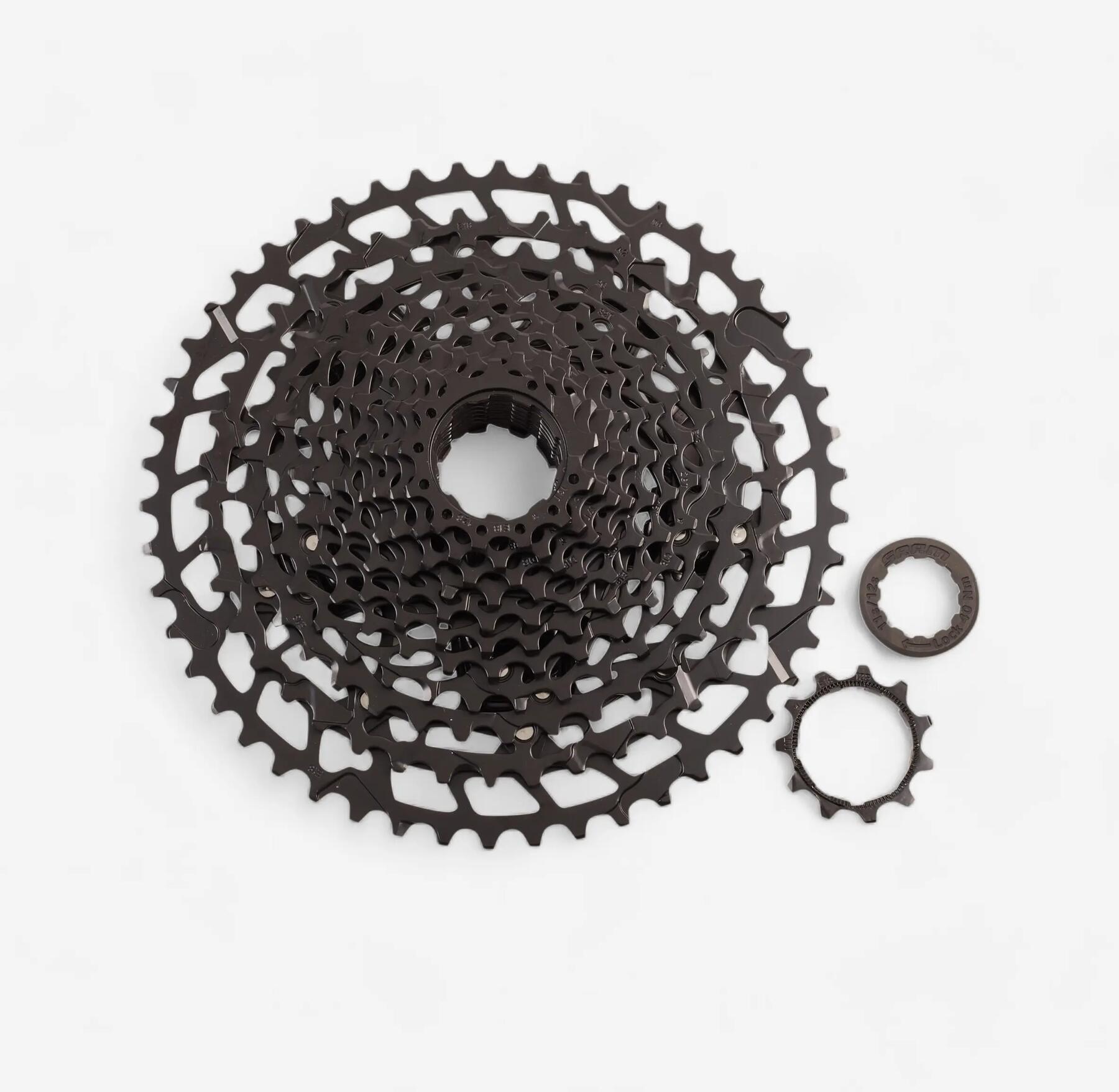

SRAM-CASSETTE-10V

Piezas de repuesto

¿Necesitas una pieza de repuesto para tu bicicleta?

VTT STILUS E-AM 27,5+"

Formulario de asistencia

¿Quieres ponerte en contacto con nosotros?

Manuales y certificado UE

VTT STILUS E-AM 27,5+" V2
VTT STILUS E-AM 27,5+" V2

Manual de la batería

NOTICES et CERTIFICAT DE CONFORMITÉ<br>

Manual del motor

NOTICES et CERTIFICAT DE CONFORMITÉ<br>

Manual de la pantalla

NOTICES et CERTIFICAT DE CONFORMITÉ<br>

Pares de apriete

NOTICES et CERTIFICAT DE CONFORMITÉ<br>

Declaración de conformidad UE
