Estación Pesca Coup Caperlan CSB D36 Nueva Generación

Al recibir su estación de pesca, nos ofrecemos a guiarle a través de este vídeo para permitirle un montaje óptimo de los diferentes elementos.
1_ Abre con cuidado el cartón con un cúter. Tenga cuidado de no cortar demasiado la parte superior del cartón para no cortar la base de la estación.
2_ Saca todos los artículos de las cajas.
3_ Instale las 4 patas telescópicas en la parte delantera del pontón.
4_ Instale las patas no telescópicas en la parte trasera de la estructura del asiento de la estación.
5_ Inserte las patas traseras del pontón en los orificios delanteros del asiento de la estación.
6_ Bloquear las abrazaderas del sistema concéntrico para asegurar la sujeción del asiento de la estación. 7_ Instala la correa enganchándola a las anillas a cada lado de la estación.

A la hora de montar tu puesto de pesca, es imprescindible seguir un orden específico de ajuste de las patas y del asiento para garantizar una buena estabilidad y comodidad en la pesca.

Para ayudarte en el proceso, te ofrecemos un vídeo de consejos.
Los pasos son similares a este video realizado con la estación COMP CSB D36, a saber:
1_ Mueva la estación usando las manijas laterales a su estación de pesca.
2_ Ajuste las patas delanteras de la estación y luego las traseras para tener un asiento estable.
3_ Desplegar el pontón desbloqueándolo mediante el sistema de push-pin.
4_Instale las patas delanteras del pontón para estabilizar todo.
5_ Ajusta la altura del asiento a tu gusto, asegurándote de mantener un ángulo de 45° a la altura de tu rodilla.
6_ Comprueba la estabilidad de tu estación sentándote en ella y en el pontón.

Ya sea que pesque con caña o comedero, personalizar su puesto de pesca es esencial para garantizar comodidad y eficiencia durante todo el viaje de pesca.
Encuentra en este video toda la información importante para personalizar adecuadamente tu estación.

Para garantizar una estabilidad y seguridad óptimas, es imperativo asegurarse de que el ajuste de apriete del Sistema Concéntrico sea el adecuado.
Te ofrecemos un vídeo de consejos sobre cómo ajustar el apriete del sistema concéntrico.

*Video en francés en proceso de traducción al castellano. Disculpe las molestias.

El mantenimiento meticuloso de su estación de pesca es un paso crucial para garantizar viajes exitosos y preservar su condición óptima. Para ello, adoptar una rutina de limpieza adecuada es fundamental.

El primer paso es eliminar la suciedad, escombros y residuos de tu puesto de pesca mediante un chorro de agua. Esto ayuda a desalojar las partículas incrustadas y refrescar la superficie, preparando el escenario para la limpieza profunda que se avecina.

A continuación, utilice un paño suave y no abrasivo. Humedécelo ligeramente con una solución de agua y jabón suave para proteger los delicados materiales de tu estación de pesca. Pasa suavemente el paño por todas las superficies, prestando especial atención a las zonas con manchas o rayas. Asegúrese de realizar movimientos uniformes para evitar rayar o dañar la superficie.

Una vez que su estación de pesca haya sido limpiada y limpiada a fondo, es hora de dejarla secar naturalmente. Colóquelo en un área bien ventilada y alejada de la luz solar directa. Permitir que se seque ayuda a prevenir la acumulación de humedad, que puede causar daños a largo plazo, como óxido o moho.

Almacenar su estación de pesca de forma cuidadosa y segura es un paso crucial para garantizar la longevidad de su equipo y la calidad de sus futuros viajes de pesca. Tomarse el tiempo para guardar adecuadamente tu estación después de cada uso es un hábito que te brindará innumerables beneficios.

Cuando haya terminado su día de pesca, tómese unos minutos para limpiar y ordenar su estación. Elimina los restos de barro y suciedad que se hayan podido acumular durante el recorrido. Para eliminar estos depósitos se puede utilizar un paño suave y un chorro de agua, y asegúrese de secar todas las superficies por completo.

Guardar su estación de pesca a cubierto es igualmente importante. Los elementos exteriores como el sol, la lluvia y la humedad pueden causar daños a largo plazo a su equipo. Por tanto, es importante guardar su estación en un lugar protegido de la humedad.

Sigue cada paso de este vídeo de consejos para sustituir el pontón de tu estación de pesca.
El vídeo está realizado con la estación de pesca CSB D36 COMP, pero el manejo es idéntico para la estación CSB D36.

1_ Incline la estación hacia atrás para manipular el pontón más fácilmente.
2_ Retire las dos patas delanteras del pontón.
3_ Utilizando la llave allen nº 6, retire los dos tornillos de tope ubicados debajo del pontón, en la parte inferior. Guárdalos con cuidado.
4_ Desbloquear los dos pulsadores para liberar el pontón.
5_ Retire el pontón de la parte superior.
6_ Instalar el nuevo pontón introduciéndolo en los carriles previamente limpiados.
7_ Colocar los dos tornillos de tope en la parte inferior del pontón.
8_ Active los dos botones push-pin para bloquear el pontón recién instalado.
9_ Reemplazar las patas delanteras del pontón.

Siga cada paso de este video de consejos para reemplazar el sistema de bloqueo del pontón en su estación de pesca.
El vídeo está realizado con la estación de pesca CSB D36 COMP, pero el manejo es idéntico para la estación CSB D36.

1_ Coge una llave allen nº 6, un destornillador Phillips y un destornillador plano.
2_ Incline la estación hacia atrás para tener acceso al frente del pontón.
3_ Retire las patas delanteras del pontón.
4_ Quitar los dos tornillos de tope del pontón con la llave allen n°6.
5_ Retirar el pontón.
6_ Quitar el tornillo que sujeta el bloque de bloqueo del pontón.
7_ Con el destornillador plano, saque el bloque de bloqueo usado de la estructura metálica.
8_ Después de limpiar la ubicación, coloque el nuevo bloque de bloqueo del pontón.
9_ Orientar el bloque de bloqueo hacia la estructura.
10_ Vuelva a instalar el pontón y luego las patas delanteras.

Siga cada paso de este video de consejos para reemplazar el bloque de extremo de caña ubicado en el asiento de la estación de pesca.

1_ Gire el bloque del asiento para acceder a los tornillos que se encuentran debajo.
2_ Si está presente, retire el cajón lateral.
3_ Quitar los tornillos uno a uno, guardándolos con cuidado.
4_ Incline el bloque del asiento frente a usted para quitar los tornillos que sujetan el bloque del talón.
5_ Retire el asiento de su estructura metálica así como el bloque del talón usado.
6_ Colocar el nuevo bloque del talón y el asiento encima.
7_ Sujetando firmemente el conjunto, reapretar los tornillos que sujetan el bloque del talón a la estructura del asiento.
8_ Dar la vuelta al conjunto para acceder a la parte inferior de la estructura.
9_ Colocar los tornillos debajo de la estructura para fijar el asiento, comenzando por los tornillos del medio.
10_ Reemplace el cajón si está presente.

Siga cada paso de este video de consejos para reemplazar el sistema de montaje Concentric System para las patas de su estación de pesca.
El vídeo está realizado con la estación de pesca CSB D36 COMP, pero el manejo es idéntico para la estación CSB D36.

1_ Primero equípate con una llave allen nº 4, un destornillador plano pequeño y un destornillador Phillips de tamaño intermedio.
2_ Retirar el pie correspondiente a la ubicación del sistema concéntrico a sustituir.
3_ Con el destornillador plano, retire la tapa protectora negra de la rueda lateral del sistema concéntrico.
4_ Con el destornillador Phillips retiramos el tornillo que sujeta la rueda lateral del sistema concéntrico.
5_ Retirar el pomo negro así como el perno transversal del sistema concéntrico.
6_ Con el destornillador plano retirar la manija de bloqueo del sistema concéntrico.
7_ Retirar las dos piezas concéntricas a cada lado del pie.
8_ Incline la estación para que el pie a reparar quede vertical.
9_ Con la llave allen nº 4, retire los dos tornillos que se encuentran debajo de la estación que se utilizan para fijar el bloque del sistema concéntrico.
10_ Con el destornillador plano, haga palanca para sacar el bloque interno del sistema concéntrico de su alojamiento.
11_ Limpiar la ubicación interna de la estructura de la estación.

A partir de este momento, los siguientes pasos estarán dedicados a la preparación e instalación de los nuevos repuestos.
12_ Toma el bloque plástico del sistema concéntrico, colócalo frente a ti con el tope hacia abajo.
13_ Tome la parte metálica interna y el manguito de plástico, luego instálelo en el bloque de plástico.
14_ Coge la tuerca concéntrica con la marca L para introducirla en el orificio de la izquierda de la pieza de plástico.
15_ Coge la tuerca concéntrica con la marca R para introducirla en el orificio de la derecha de la pieza de plástico.
16_ Colocar las dos tuercas concéntricas contra los insertos de la pieza metálica interna.
17_ Introduce el bloque que acabas de montar en el lugar del chasis que liberaste al retirar la pieza defectuosa.
18_ Asegure el bloque del sistema concéntrico recién instalado usando los tornillos y la llave allen No. 4.
19_ Coloque la estación sobre sus pies para su manipulación futura.
20_ Coger la tuerca concéntrica con la marca L y posicionarla en el orificio de la izquierda de la estructura metálica.
21_ Una vez colocada, gira la tuerca hasta sentir un clic y tener el borde superior perfectamente horizontal.
22_ Coger la tuerca concéntrica con la marca R y posicionarla en el orificio de la derecha de la estructura metálica.
23_ Una vez colocada, gira la tuerca hasta sentir un clic y el borde superior queda perfectamente horizontal.
24_ Coger la manija de bloqueo del sistema concéntrico y colocar las dos pequeñas piezas metálicas en los insertos internos.
25_ Sujetando las dos pequeñas piezas metálicas, instale la manija de bloqueo del sistema concéntrico de manera funcional con las dos tuercas del sistema concéntrico previamente instaladas.
Cuando esté correctamente sentado, debería escuchar y sentir un clic, lo que indica que las piezas metálicas han encajado bien entre sí.
26_ Colocar el perno transversal, a la izquierda del mango.
27_ Colocar el pomo de apriete negro de la derecha del tornillo.
28_ Compruebe el correcto funcionamiento de apriete de su sistema concéntrico antes de continuar con el montaje de los últimos elementos.
29_ Instale el tornillo interno que lo sujeta en la rueda negra.
30_ Finalmente instale la tapa protectora negra.
31_ Mete el pie en el sistema concéntrico que acabas de reparar.

Siga cada paso de este video de consejos para reemplazar las asas de transporte laterales de su estación de pesca.
El vídeo está realizado con la estación de pesca CSB D36 COMP, pero el manejo es idéntico para la estación CSB D36.

1_ Utilizando una llave allen nº 4, retire los dos tornillos que sujetan la manija al chasis de la estación.
2_ Con un destornillador Phillips, retire los dos tornillos debajo del mango.
3_ Retire la manija defectuosa y limpie la ubicación.
4_ Coloque la nueva manija e inserte los dos tornillos ubicados debajo de la manija.
5_ Colocar los dos tornillos encima del mango.

Siga cada paso de este video de consejos para reemplazar el soporte de la red en su estación de pesca.
1_ Con una llave allen nº 4, retire los dos tornillos del frente de la estación que sujetan el soporte de la cesta.
2_ Retire el soporte del cesto defectuoso y limpie la ubicación.
3_ Presentar y atornillar el nuevo soporte del cesto mediante la llave allen n°4.

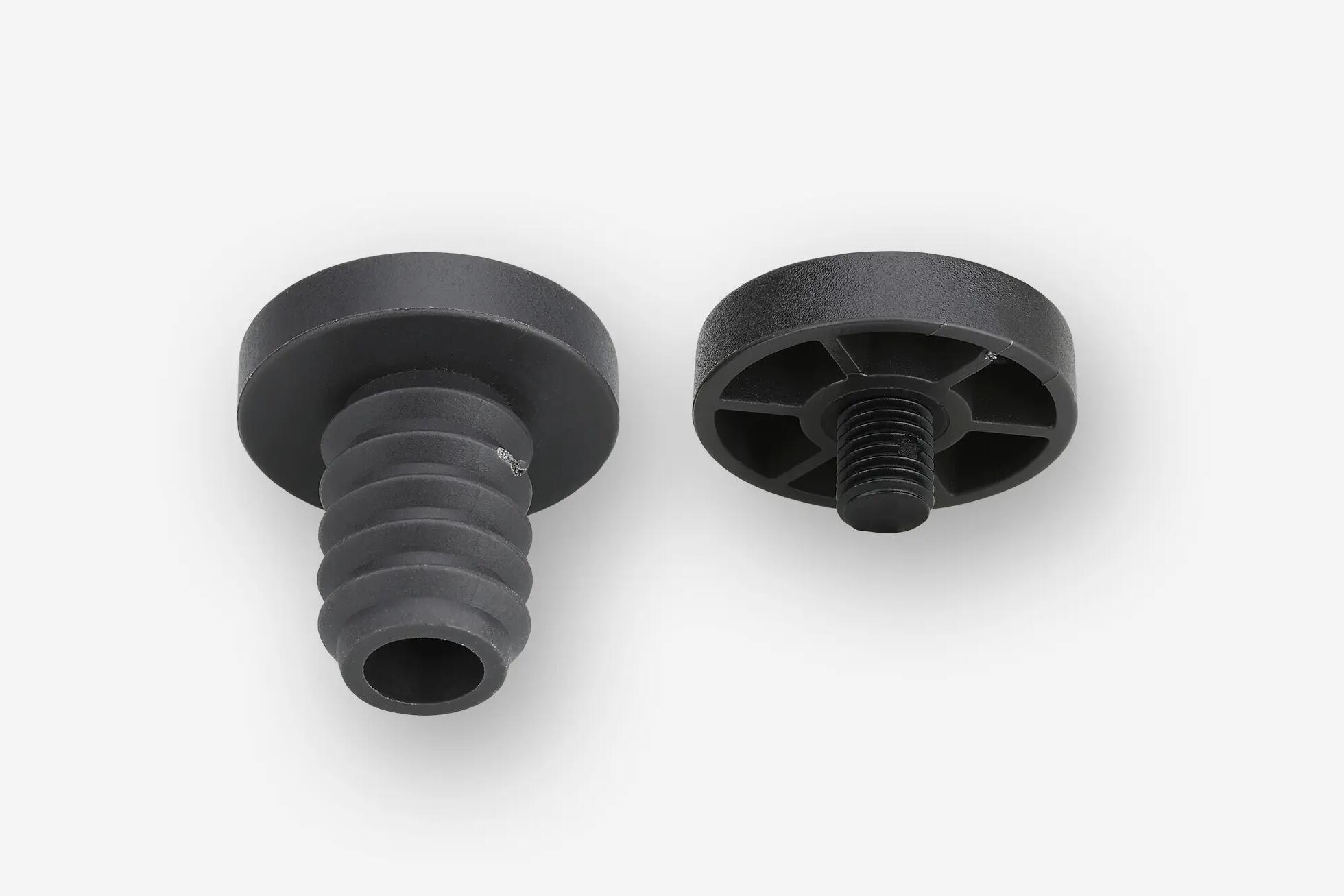

Para reemplazar las tapas de las patas, simplemente limpie la rosca en la parte superior de la base de la estación y luego atornille la nueva tapa.

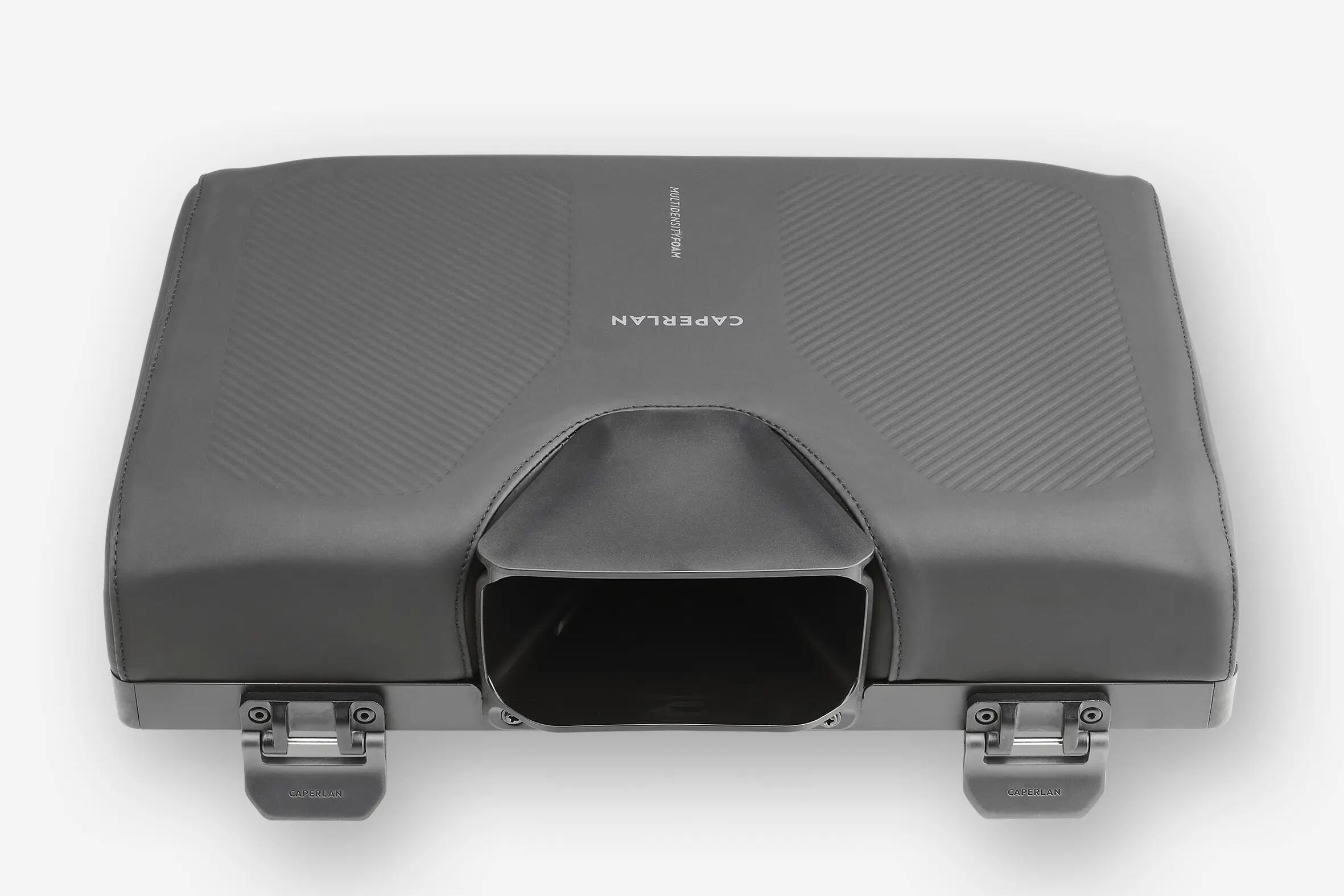

Para cambiar tu asiento, simplemente suelta los 4 clips que sujetan tu cojín a tu estación y sustitúyelo por el deseado.
