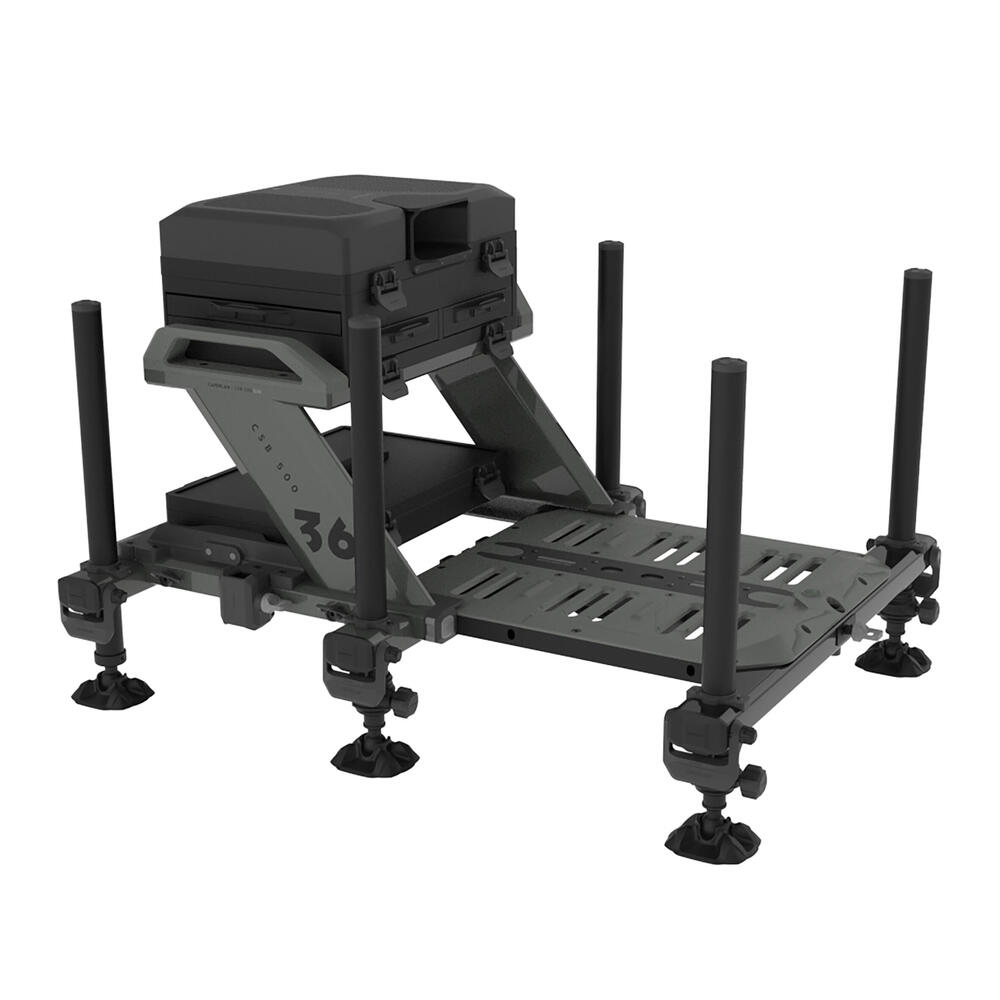

STATION DE PÊCHE CSB D36 CAPERLAN : notice, réparation

REF: 8759558

Estación Pesca Caperlan CSB D36 Comp Nueva Generación

2024

¿Tienes una estación de pesca CSB D36 COMP CAPERLAN? Encuentre todas nuestras soluciones postventa para reparar, mantener y alargar la vida útil de su producto.

Primer uso

¿Cómo configurar tu estación?

Al recibir su estación de pesca, nos ofrecemos a guiarle a través de este vídeo para permitirle un montaje óptimo de los diferentes elementos.
1_ Abre con cuidado el cartón con un cúter. Tenga cuidado de no cortar demasiado la parte superior del cartón para no cortar la base de la estación.
2_ Saca todos los artículos de la caja.
3_ Retire las cajas de embalaje alrededor del casillero, separando el asiento de la estructura de la estación.
4_ Retire el bloque del armario para manipular fácilmente la estación de instalación de los pies.
5_ Instale las patas telescópicas en la parte delantera del pontón y en la parte delantera de la estructura de la estación.
6_ Instale las patas no telescópicas en la parte trasera de la estructura de la estación.
7_ Retire la tapa del casillero y el estante deslizante y luego instale el casillero de 3 cajones en la estructura de la estación.
8_ Fijar el asiento en la parte superior del mueble taquilla de 3 cajones.
9_ Coloque la cubierta del casillero en el casillero deslizante y luego instálela en el riel debajo del asiento.
10_ Instala la correa enganchándola a las anillas a cada lado de la estación.

CAPERLAN CSB D36 COMP SS24

¿Cómo montar tu estación a la orilla del agua?

A la hora de montar tu puesto de pesca, es fundamental seguir un orden específico para ajustar las patas y garantizar un asiento estable y seguro.
Para ayudarte en el proceso, te ofrecemos un vídeo de consejos.
1_ Retire el carro delantero y el kit de ruedas traseras de la estación.
2_ Mueva la estación usando las manijas laterales a su estación de pesca.
3_ Ajuste las patas delanteras de la estación y luego las traseras para tener un asiento estable.
4_ Desplegar el pontón desbloqueándolo mediante el sistema de push-pin.
5_Instale las patas delanteras del pontón para estabilizar todo.
6_ Comprueba la estabilidad de tu estación sentándote en ella y en el pontón.

CAPERLAN CSB D36 COMP SS24

¿Cómo instalar su kit de ruedas?

Para desplazarse con soltura, algunos consejos para instalar de forma rápida y eficaz el kit de ruedas y el carro delantero.

CAPERLAN CSB D36

¿Cómo equipar tu estación?

Ya sea que pesque con caña o con comedero, personalizar su puesto de pesca es esencial para garantizar comodidad y eficiencia en la pesca.
Encuentra en este video toda la información importante para personalizar adecuadamente tu estación.

Mantenimiento

¿Cómo limpiar tu estación?

El mantenimiento meticuloso de su estación de pesca es un paso crucial para garantizar viajes exitosos y preservar su condición óptima. Para ello, adoptar una rutina de limpieza adecuada es fundamental.

El primer paso es eliminar la suciedad, escombros y residuos de tu puesto de pesca mediante un chorro de agua. Esto ayuda a desalojar las partículas incrustadas y refrescar la superficie, preparando el escenario para la limpieza profunda que se avecina.

A continuación, utilice un paño suave y no abrasivo. Humedécelo ligeramente con una solución de agua y jabón suave para proteger los delicados materiales de tu estación de pesca. Pasa suavemente el paño por todas las superficies, prestando especial atención a las zonas con manchas o rayas. Asegúrese de realizar movimientos uniformes para evitar rayar o dañar la superficie.

Una vez que su estación de pesca haya sido limpiada y limpiada a fondo, es hora de dejarla secar naturalmente. Colóquelo en un área bien ventilada y alejada de la luz solar directa. Permitir que se seque ayuda a prevenir la acumulación de humedad, que puede causar daños a largo plazo, como óxido o moho.

ESTACIÓN DE PESCA CSB D36 CAPERLAN
¿Cómo almacenar tu estación?

Almacenar su estación de pesca de forma cuidadosa y segura es un paso crucial para garantizar la longevidad de su equipo y la calidad de sus futuros viajes de pesca. Tomarse el tiempo para guardar adecuadamente tu estación después de cada uso es un hábito que te brindará innumerables beneficios.


Cuando haya terminado su día de pesca, tómese unos minutos para limpiar y ordenar su estación. Elimina los restos de barro y suciedad que se hayan podido acumular durante el recorrido. Para eliminar estos depósitos se puede utilizar un paño suave y un chorro de agua, y asegúrese de secar todas las superficies por completo.

Guardar su estación de pesca a cubierto es igualmente importante. Los elementos exteriores como el sol, la lluvia y la humedad pueden causar daños a largo plazo a su equipo. Por tanto, es importante guardar su estación en un lugar protegido de la humedad.

Reparación

¿Cómo cambiar la tapa trasera?

Sigue cada paso de este vídeo de consejos para sustituir la carcasa trasera de tu estación de pesca.
1_ Tome una llave allen n°4
2_ Coloque la estación de lado o frontal para acceder a la parte inferior de la estación.
3_ Desatornillar los dos tornillos que sujetan la carcasa trasera defectuosa.
4_ Retire la tapa trasera defectuosa.
5_ Presentar la nueva carcasa trasera para instalarla frente a los agujeros ya presentes.
6_ Atornillar la nueva carcasa al chasis de la estación de pesca

TORNILLO SAV CAPERLAN + CARTER ESTACION TRASERA SS24

¿Cómo cambiar el pontón?

Tenga en cuenta que no se recomienda este vídeo para reemplazar el pontón de su estación de pesca.
1_ Incline el muelle en el ángulo correcto para maniobrar el pontón más fácilmente.
2_ Retirar las delanteras del pontón.
3_ Utilizando la llave Allen nº 6, quitar los tornillos del fondo del pontón, en la parte inferior. Vigilado con seguridad.
4_ Desbloquear los pulsadores para liberar el pontón.
5_ Retirar el pontón de la parte superior.
6_ Instalar el nuevo puente en los carros previamente limpiados.
7_ Colocar los tornillos superiores en la parte inferior del pontón.
8_ Activar los empujadores para bloquear el pontón recién instalado.
9_ Sustituir las pastillas delanteras del pontón.

ESTACIÓN DE CAPERLAN SAV CSB SS24 - Pontón

¿Cómo cambiar el sistema de bloqueo del pontón?

Siga cada paso de este video de consejos para reemplazar el sistema de bloqueo del pontón en su estación de pesca.
1_ Coge una llave allen nº 6, un destornillador Phillips y un destornillador plano.
2_ Incline la estación hacia atrás para tener acceso al frente del pontón.
3_ Retire las patas delanteras del pontón.
4_ Quitar los dos tornillos de tope del pontón con la llave allen n°6.
5_ Retirar el pontón.
6_ Quitar el tornillo que sujeta el bloque de bloqueo del pontón.
7_ Con el destornillador plano, saque el bloque de bloqueo usado de la estructura metálica.
8_ Después de limpiar la ubicación, coloque el nuevo bloque de bloqueo del pontón.
9_ Orientar el bloque de bloqueo hacia la estructura.
10_ Vuelva a instalar el pontón y luego las patas delanteras.

CAPERLAN SAV CSB BLP ESTACIÓN BLOQUEO PONTÓN SS24

¿Cómo cambiar el bloqueo del talón del bastón del asiento?

Siga cada paso de este video de consejos para reemplazar el bloque de extremo de caña ubicado en el asiento de la estación de pesca.
1_ Gire el bloque del asiento para acceder a los tornillos que se encuentran debajo.
2_ Si es necesario, retire el cajón lateral.
3_ Quitar los tornillos uno a uno, guardándolos con cuidado.
4_ Incline el bloque del asiento frente a usted para quitar los tornillos que sujetan el bloque del talón.
5_ Retire el asiento de su estructura metálica así como el bloque del talón usado.
6_ Colocar el nuevo bloque del talón y el asiento encima.
7_ Sujetando firmemente el conjunto, reapretar los tornillos que sujetan el bloque del talón a la estructura del asiento.
8_ Dar la vuelta al conjunto para acceder a la parte inferior de la estructura.
9_ Colocar los tornillos debajo de la estructura para fijar el asiento, comenzando por los tornillos del medio.
10_ Vuelva a colocar el cajón.

CAPERLAN SAV CSB ESTACIÓN SOPORTE VARILLA A TOPE ASIENTO 23 SS24

¿Cómo cambiar el bloque de ruedas de tu estación de pesca?

Siga cada paso de este video de consejos para reemplazar el conjunto de ruedas en su estación de pesca.
1_ Con una llave Allen del n.° 4, retire el tornillo en la parte superior del bloque de la rueda lateral.
2_ Incline la estación hacia adelante para acceder al tornillo debajo del bloque de la rueda y luego retírelo.
3_ Retire el bloque de rueda usado y limpie la ubicación.
4_ Colocar el nuevo recambio de servicio posventa de manera que se pueda ver el inserto del tornillo.
5_ Atornille el tornillo en el inserto usando la llave allen #4.
6_ Vuelva a colocar la estación sobre estos 6 pies para acceder a la parte superior del bloque.
7_ Atornille el tornillo superior en el inserto previsto.

SOPORTE RUEDA CAPERLAN SAV CARTER CSB SS24

¿Cómo cambiar el sistema de fijación del Sistema Concéntrico?

Siga cada paso de este video de consejos para reemplazar el sistema de montaje Concentric System para las patas de su estación de pesca.
1_ Primero equípate con una llave allen nº 4, un destornillador plano pequeño y un destornillador Phillips de tamaño intermedio.
2_ Retirar el pie correspondiente a la ubicación del sistema concéntrico a sustituir.
3_ Con el destornillador plano, retire la tapa protectora negra de la rueda lateral del sistema concéntrico.
4_ Con el destornillador Phillips retiramos el tornillo que sujeta el pomo lateral del sistema concéntrico.
5_ Retirar el pomo negro así como el perno transversal del sistema concéntrico.
6_ Con el destornillador plano retirar la manija de bloqueo del sistema concéntrico.
7_ Retirar las dos piezas concéntricas a cada lado del pie.
8_ Incline la estación para que el pie a reparar quede vertical.
9_ Con la llave allen nº 4, retire los dos tornillos que se encuentran debajo de la estación que se utilizan para fijar el bloque del sistema concéntrico.
10_ Con el destornillador plano, haga palanca para sacar el bloque interno del sistema concéntrico de su alojamiento.
11_ Limpiar la ubicación interna de la estructura de la estación.

A partir de este momento, los siguientes pasos estarán dedicados a la preparación e instalación de los nuevos repuestos.
12_ Toma el bloque plástico del sistema concéntrico, colócalo frente a ti con el tope hacia abajo.
13_ Tome la parte metálica interna y el manguito de plástico, luego instálelo en el bloque de plástico.
14_ Coge la tuerca concéntrica con la marca L para introducirla en el orificio de la izquierda de la pieza de plástico.
15_ Coge la tuerca concéntrica con la marca R para introducirla en el orificio de la derecha de la pieza de plástico.
16_ Colocar las dos tuercas concéntricas contra los insertos de la pieza metálica interna.
17_ Introduce el bloque que acabas de montar en el lugar del chasis que liberaste al retirar la pieza defectuosa.
18_ Asegure el bloque del sistema concéntrico recién instalado usando los tornillos y la llave allen No. 4.
19_ Coloque la estación sobre sus pies para su manipulación futura.
20_ Coger la tuerca concéntrica con la marca L y posicionarla en el orificio de la izquierda de la estructura metálica.
21_ Una vez colocada, gira la tuerca hasta sentir un clic y tener el borde superior perfectamente horizontal.
22_ Coger la tuerca concéntrica con la marca R y posicionarla en el orificio de la derecha de la estructura metálica.
23_ Una vez colocada, gira la tuerca hasta sentir un clic y tener el borde superior perfectamente horizontal.
24_ Coger la manija de bloqueo del sistema concéntrico y colocar las dos pequeñas piezas metálicas en los insertos internos.
25_ Sujetando las dos piezas metálicas pequeñas, instale funcionalmente la manija de bloqueo del sistema concéntrico con las dos tuercas del sistema concéntrico previamente instaladas.
Cuando esté correctamente sentado, debería escuchar y sentir un clic, lo que indica que las piezas metálicas han encajado bien entre sí.
26_ Colocar el perno transversal, a la izquierda del mango.
27_ Colocar el pomo de apriete negro en el lado derecho del tornillo.
28_ Compruebe el correcto funcionamiento de apriete de su sistema concéntrico antes de continuar con el montaje de los últimos elementos.
29_ Instale el tornillo interno que lo sujeta en la rueda negra.
30_ Finalmente instale la tapa protectora negra.
31_ Mete el pie en el sistema concéntrico que acabas de reparar.

BLOQUEO DE CONEXIÓN ESTACIÓN CAPERLAN SAVCS D36 500 SS24

¿Cómo cambiar el sistema de cierre del cajón de la taquilla?

Siga cada paso de este consejo en video para reemplazar el sistema de bloqueo del cajón del casillero de su estación de pesca.
1_ Incline la estación hacia un lado para acceder a los tornillos que se encuentran debajo.
2_ Utilizando una llave allen nº 4, retiramos los dos tornillos que sujetan el sistema de bloqueo de la taquilla.
3_ Retirar el bloque del sistema de cierre de la taquilla y limpiar la ubicación.
4_ Colocar el nuevo bloque del sistema de cierre de taquilla.
5_ Asegúrelo con los dos tornillos retirados anteriormente.

BANDEJA INFERIOR CAPERLAN SAV CSB LBT LOCK SS24

¿Cómo cambiar las asas de transporte laterales?

Siga cada paso de este vídeo de consejos para reemplazar las asas de transporte laterales de su estación de pesca.
1_ Utilizando una llave allen nº 4, retire los dos tornillos que sujetan la manija al chasis de la estación.
2_ Con un destornillador Phillips, retire los dos tornillos debajo del mango.
3_ Retire la manija defectuosa y limpie la ubicación.
4_ Coloque la nueva manija e inserte los dos tornillos ubicados debajo de la manija.
5_ Colocar los dos tornillos encima del mango.

ASA LATERAL CAPERLAN SAV SS24

¿Cómo cambiar el soporte de la cesta?

Siga cada paso de este video de consejos para reemplazar el soporte de la red en su estación de pesca.
1_ Con una llave allen nº 4, retiramos los dos tornillos del frontal de la estación que sujetan el soporte de la cesta.
2_ Retire el soporte del cesto defectuoso y limpie la ubicación.
3_ Presentar y atornillar el nuevo soporte del cesto utilizando la llave allen nº4.

Servicio postventa CSB FIJACIÓN PONTÓN KEEPNET 2023 SS24

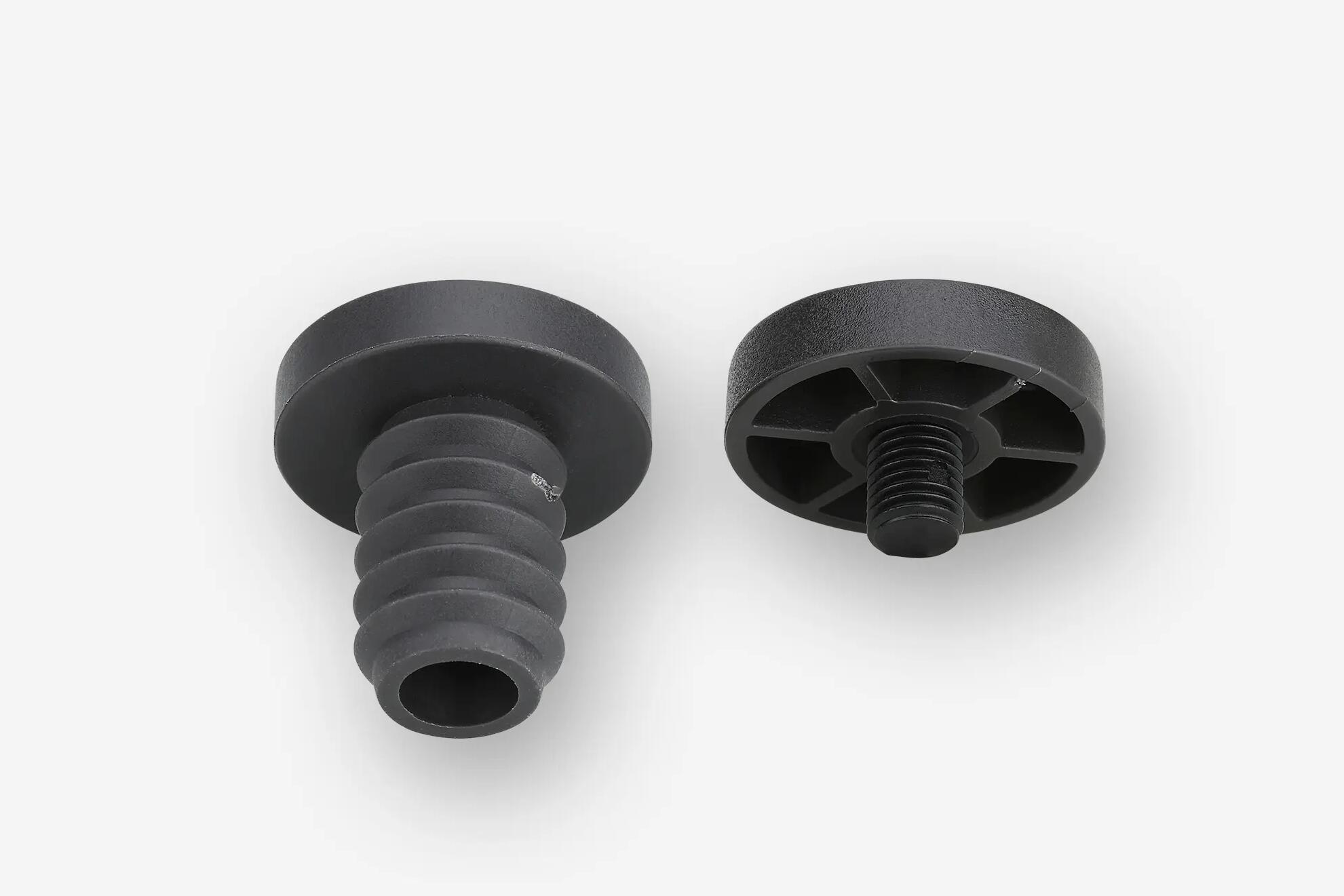

¿Cómo cambiar las tapas de los pies?

Para reemplazar las tapas de las patas, simplemente limpie la rosca en la parte superior de la base de la estación y luego atornille la nueva tapa.

Comment remplacer son support de canne sur siège de station de pêche ?

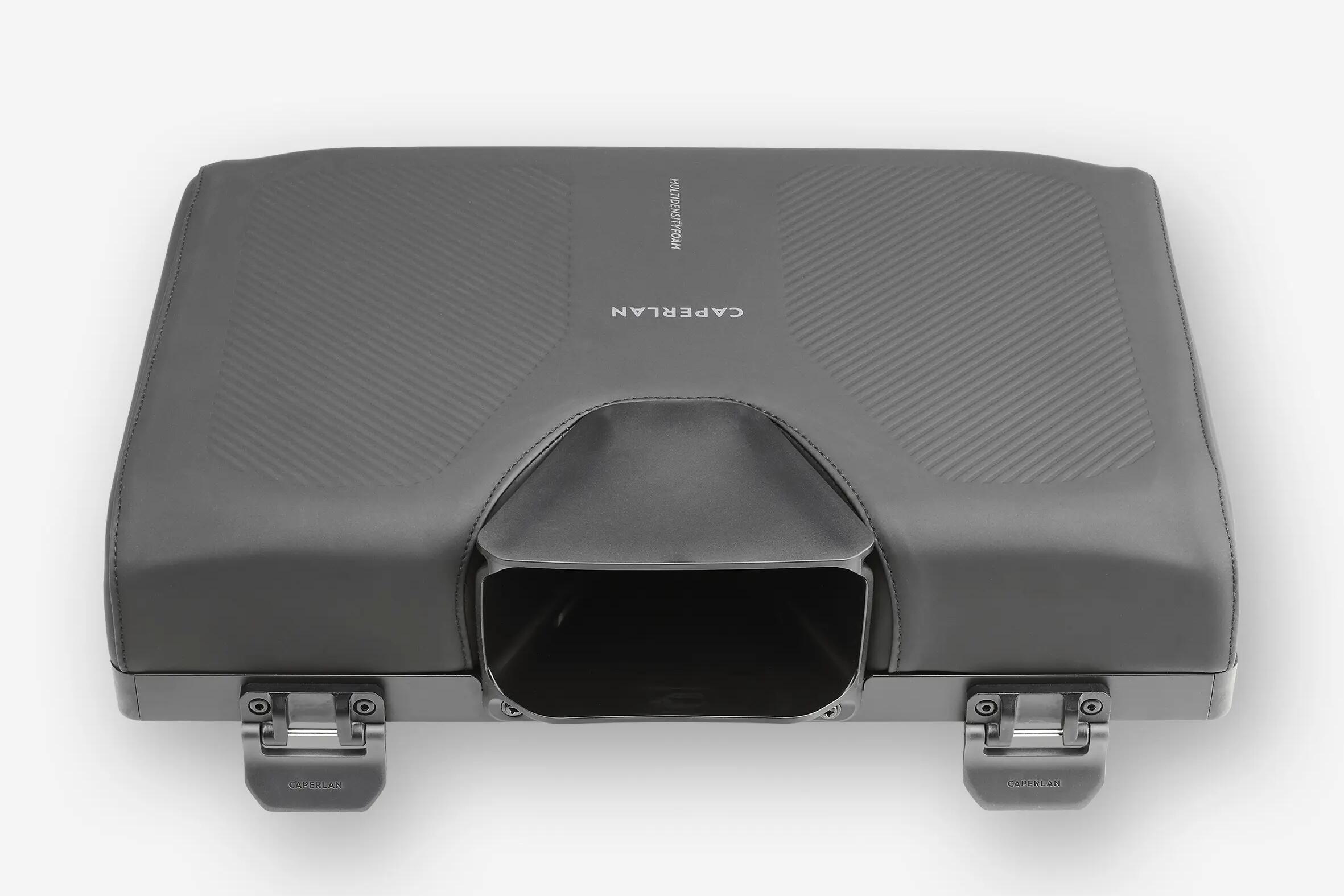

¿Cómo cambio mi asiento?

Para cambiar tu asiento, simplemente suelta los 4 clips que sujetan tu cojín a tu estación y sustitúyelo por el deseado.

JE REPARE

Piezas de repuesto disponibles

¿Necesitas repuestos para tu estación de pesca CSB D36 COMP?

STATION DE PÊCHE CSB D36 COMP 2024 : notice, réparation

Manual

Tómese el tiempo para consultar las instrucciones para aprovechar al máximo su producto.

STATION DE PÊCHE CSB D36 CAPERLAN
