DETECTOR DE PICADA
PESCA DE CARPAS

La batería compatible con los detectores XTREM 100, 500 y 900 es el modelo rectangular 6LR61 de 9 voltios.

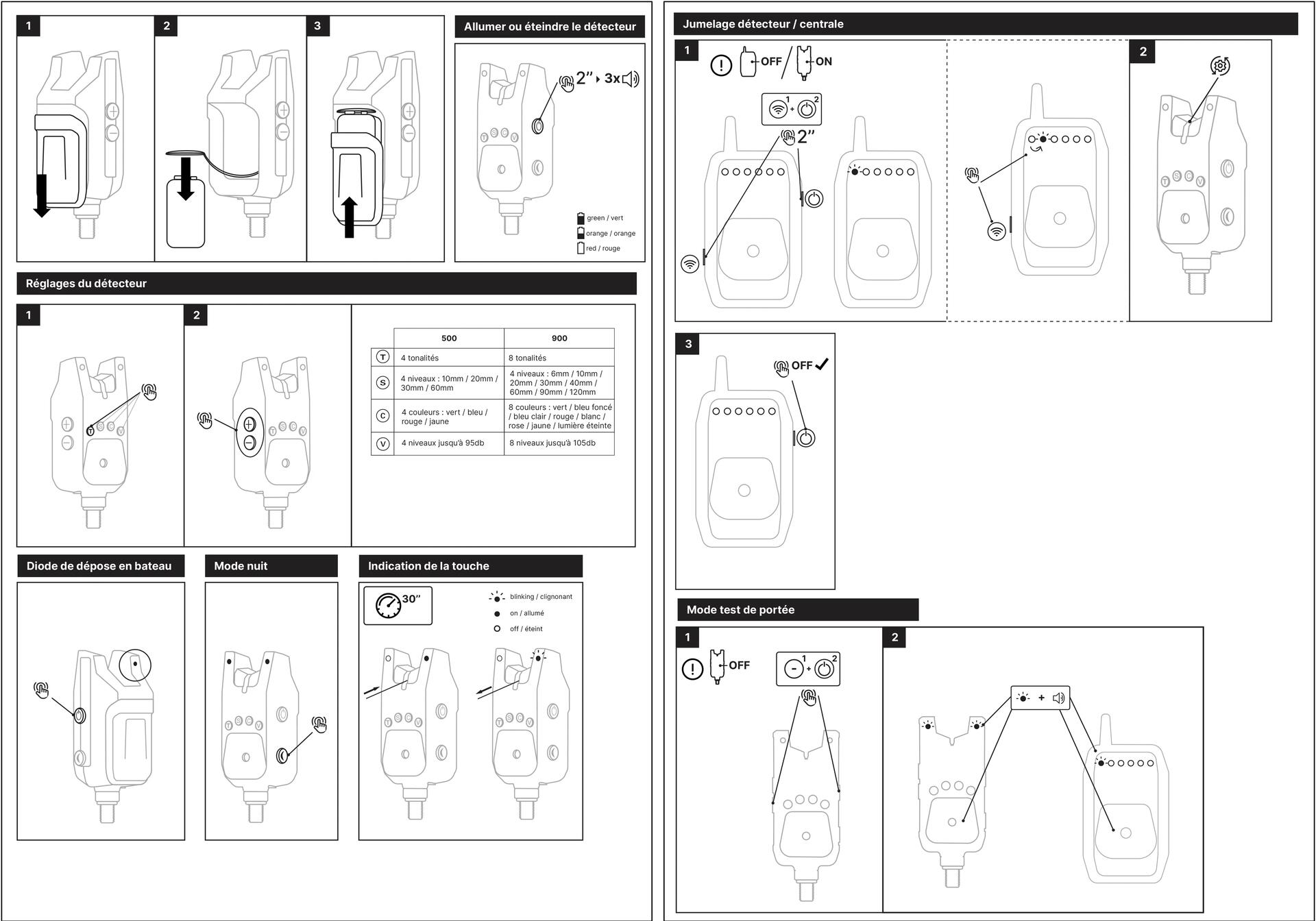

1 - Retire la tapa trasera para acceder al compartimento de la batería.

2 - Desconecte los conectores.

3 - Conecte la batería a los conectores.

4 - Inserte la batería, con la cabeza hacia arriba, en el compartimento, teniendo cuidado de no doblar los cables.

5 - Vuelva a colocar la tapa trasera.

1 - Para encender el detector, presione el botón de encendido/apagado del lado derecho durante 2 segundos hasta escuchar tres pitidos.

2 - Para apagar el detector, presione el botón de encendido/apagado del lado derecho durante 2 segundos hasta escuchar un solo pitido.

Tras cada picada y pitido, el LED derecho indica el tipo de picada.
Una picada de "tirón" se indica mediante un pitido de dos tonos y el LED derecho parpadeando durante 30 segundos.
Una picada de "retorno" se indica mediante un pitido y el LED derecho parpadeando durante 30 segundos.

Una vez encendido el detector, pulse los botones + y - del lado izquierdo para ajustar el volumen.

El detector Xtrem 100 tiene 4 niveles de volumen. Un pitido indica cada nivel. Un pitido doble indica el volumen máximo y mínimo.

Antes de instalar las barras de enganche, compruebe que los insertos estén limpios. Una vez limpias las roscas, puede enroscar las barras de enganche hasta el tope.

Una vez encendido el detector, pulse una vez el botón V del panel frontal.
A continuación, pulse los botones + y - del lado izquierdo para ajustar el volumen.
Un pitido indica el nivel de volumen. Un pitido doble indica el nivel máximo y mínimo de volumen.

Xtrem 500: 4 niveles de volumen hasta 95 dB
Xtrem 900: 8 niveles de volumen hasta 105 dB

Una vez encendido el detector, pulse una vez el botón T del panel frontal.
A continuación, pulse los botones + y - del lado izquierdo para ajustar el tono.
Al pulsar el botón +, el tono aumentará.
Al pulsar el botón -, el tono disminuirá.
Un pitido indica el nivel de ajuste.
Un pitido doble indica que ha alcanzado el nivel más bajo o más alto.

Xtrem 500 - 4 niveles de tono
Xtrem 900 - 8 niveles de tono
Una vez configurado, el tono del detector coincidirá con el de la unidad de control.

Una vez encendido el detector, presione el botón S en el panel frontal una vez.
Luego, presione los botones + y - del lado izquierdo para ajustar la sensibilidad.
Presione el botón + para aumentar la sensibilidad.
Presione el botón - para disminuirla.
Un pitido corresponde a un nivel de ajuste.
Un pitido doble indica que ha alcanzado el nivel de sensibilidad más alto o más bajo.

Xtrem 500 - 4 niveles de sensibilidad: 12 mm - 18 mm - 30 mm - 60 mm de cable tirado para activar el pitido audible.
Xtrem 900 - 8 niveles de sensibilidad: 6 mm - 12 mm - 18 mm - 30 mm - 42 mm - 60 mm - 90 mm - 120 mm de cable tirado para activar el pitido audible.

Una vez encendido el detector, pulse una vez el botón C del panel frontal.
A continuación, pulse los botones + y - del lado izquierdo para cambiar el color del LED.
Un pitido indica un cambio de color.
Un pitido doble indica que se ha alcanzado el último color disponible.

Xtrem 500: 4 colores en orden ascendente: rojo, azul, amarillo y verde.
Xtrem 900: 8 colores en orden ascendente: sin color, rojo, azul oscuro, rosa, amarillo, azul claro, verde y blanco.
Una vez configurado, el color del LED del detector será el mismo que el del panel de control.

Al encender el detector, los LED parpadearán tres veces simultáneamente.

En este momento, el color del LED indica el nivel de batería.

- Verde: Más del 75 % de carga.
- Naranja: 50 % de carga. Recuerde tener una batería de repuesto a mano.

- Rojo: 5 % de carga; reemplace la batería inmediatamente.

El LED trasero de esta alarma de pesca Xtrem 900 te ayuda a localizar tu zona de pesca durante las salidas nocturnas en barco.

Una vez activada la alarma, pulsa rápidamente el botón de encendido/apagado situado en el lateral derecho del dispositivo. Se iluminará un LED blanco en la parte trasera.

Para apagar el LED trasero, simplemente pulsa de nuevo el mismo botón.

El modo nocturno te ayuda a localizar tus alarmas de picada para que puedas reposicionar tu caña por la noche.

Una vez activada la alarma, pulsa el botón de modo nocturno en la esquina inferior derecha (representado por una luna creciente) una vez para activar los LED en modo de baja intensidad.
Para desactivar el modo nocturno y apagar los LED, simplemente vuelve a pulsar el mismo botón.

El modo oculto le permite desactivar cualquier indicación sonora o visual de su detector.

El panel de control le notificará de dos maneras: sonora y/o vibratoria.

Después de emparejar el detector con el panel de control:

1- Ajuste el volumen del detector al mínimo.

2- Configure el color del LED en "sin color" (LED apagado).

Una vez activado el modo oculto, si se activa un disparador, solo el panel de control le notificará.

El modo antirrobo de su detector se activa cuando el panel de control está encendido y emparejado con sus detectores. Por lo tanto, si alguien apaga sus detectores, el panel de control emitirá 10 pitidos fuertes para advertirle.

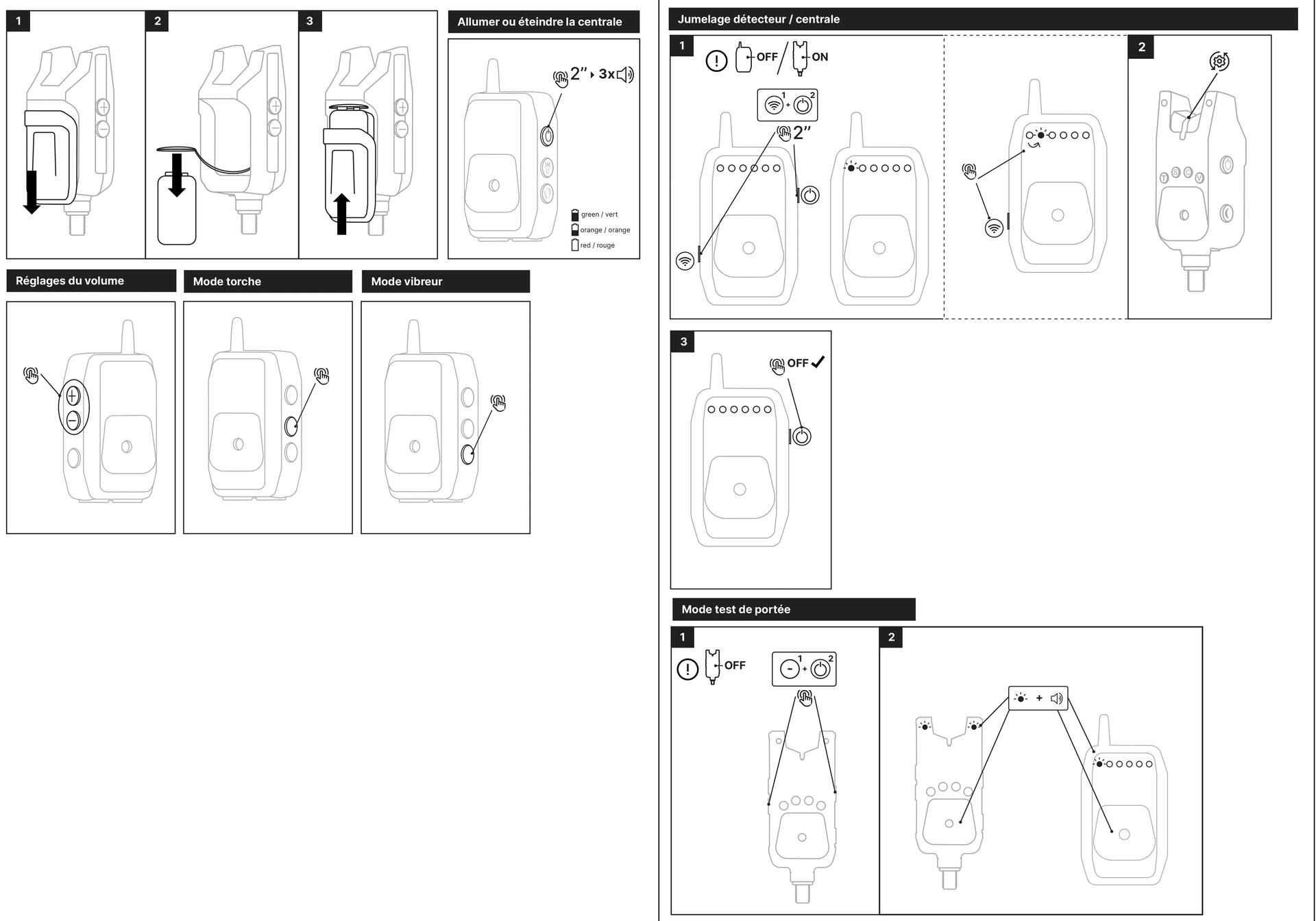

La batería compatible con las unidades de control XTREM 500 y 900 es el modelo LR03 AAA, pequeño y redondo.

1 - Retire la tapa trasera para acceder al compartimento de las pilas.

2 - Inserte las 3 pilas en la dirección indicada.

3 - Vuelva a colocar la tapa trasera.

1 - Para encender el panel de control, presione el botón de encendido/apagado ubicado a la derecha durante 2 segundos hasta escuchar tres pitidos.

2 - Para apagar el panel de control, presione el botón de encendido/apagado ubicado a la derecha durante 2 segundos hasta escuchar un solo pitido.

Solo en el modelo XTREM 900 es posible verificar el nivel de batería.

Al encender el panel de control Xtrem 900, el color de los LED indica el nivel de batería.

Verde: más del 75 % de carga.

Naranja: 50 % de carga. Recuerde tener una batería de repuesto a mano.

Rojo: 5 % de carga; reemplace la batería inmediatamente.

Los paneles de control son compatibles con los mismos rangos de detectores.

El panel de control XTREM 500 es compatible con los detectores XTREM 500.

El panel de control XTREM 900 es compatible con los detectores XTREM 900.

El panel de control XTREM 500, al igual que el panel de control XTREM 900, puede emparejarse con hasta 6 detectores simultáneamente.

1 - Mantenga presionado el botón "conectar" en la esquina inferior izquierda del panel de control.

2 - Encienda el panel de control mientras mantiene presionado el botón "conectar".

3 - El LED 1 se iluminará de forma fija.

Para emparejar el detector 1, simplemente enciéndalo y gire su dial.

Si desea emparejar otro detector, presione nuevamente el botón "conectar" hasta que se ilumine el LED deseado. A continuación, encienda el detector y gire su dial.

Para confirmar cada emparejamiento, debe apagar el panel de control para completar el proceso.

Los detectores Xtrem 500 y 900 disponen de un modo de prueba de alcance.

1 - Encienda el receptor.
2 - Apague el detector.

3 - Pulse simultáneamente los botones - y de encendido/apagado del detector.

A partir de este momento, el detector emitirá una señal sonora y visual, que será replicada por el receptor.
Puede alejarse lo más posible de su zona de pesca para evaluar el alcance real de su receptor (este depende del terreno y los obstáculos). El final de la señal sonora y visual del receptor determinará la distancia máxima de alcance.

El color del LED no se puede ajustar desde el panel de control.
El color del LED se cambia directamente en el detector deseado.
El color del LED se actualizará automáticamente en el panel de control.

El tono no se puede configurar desde el panel de control.
El tono se cambia directamente en el detector deseado.
El tono se actualizará automáticamente en el panel de control.

Para activar el modo de vibración en el panel de control, simplemente presione una vez el botón de vibración del lado izquierdo.
Activar el modo de vibración no afecta el nivel de sonido del detector. Para mayor discreción, baje el volumen directamente en el detector.

Cuando estés a punto de salir de tu vivac, el modo linterna te permite iluminar los 5 LED, excepto el que indica el indicador de picada, para que te sea más fácil encontrar la salida.

Para activar el modo linterna en el receptor 900, pulsa una vez el botón de la linterna, situado en la esquina central derecha de la unidad. El modo linterna está activado, pero no recibirás ninguna señal visual. Los LED se iluminarán con el más mínimo movimiento de las cañas.

Para desactivar el modo linterna, pulsa una vez el botón de la linterna, situado en la esquina central derecha de la unidad.

Para garantizar la larga vida útil de su unidad de control y la alarma de picadura, le recomendamos los siguientes consejos de mantenimiento.

1 - Retire la alarma de picadura de su soporte.

2 - Retire la tapa trasera para retirar la batería.

3 - Con un paño, limpie el exterior de la alarma de picadura y el compartimento de la batería.

4 - Con una tarjeta pequeña y el paño, limpie el dial de detección para asegurar una rotación suave.

5 - Vuelva a colocar la tapa trasera.
6 - Guarde las alarmas de picadura en el estuche con las piezas protectoras de espuma o en una funda protectora.

Para la unidad de control, el procedimiento es muy sencillo:

1 - Retire la tapa trasera para retirar las baterías.

2 - Con un paño, limpie el exterior de la unidad de control y el compartimento de la batería.

3 - Guarde la unidad de control en el estuche con las piezas protectoras de espuma o en una funda protectora.

Los detectores y paneles de control XTREM son resistentes al agua. Esto significa que el agua y la suciedad pueden entrar en los componentes internos, pero el sello de silicona que rodea la electrónica garantiza su impermeabilidad.

Si sus detectores están sucios o han estado expuestos a fuertes lluvias, es importante:

1 - Retire la tapa trasera para retirar la(s) batería(s).

2 - Vuelva a colocar la tapa trasera.

3 - Enjuague con agua limpia si es necesario para eliminar la suciedad.

4 - Con un paño, limpie el exterior del detector y el interior del compartimento de la batería.

5 - Deje que el detector se seque en posición vertical para que el agua pueda drenar por el conector.

Si pierde o rompe la tapa trasera de su detector, puede solicitar una pieza de repuesto a nuestro servicio posventa, disponible al final de la página.

Para reemplazar la tapa trasera, simplemente revise y limpie los insertos.
Una vez limpios, puede instalar la nueva tapa.

Si pierde las barras de seguridad de su detector 500 o 900, puede solicitar la pieza de repuesto a nuestro servicio posventa; el número de pieza está disponible al final de la página.

Para reemplazar las barras de seguridad, simplemente revise y limpie las roscas y luego enrosque las nuevas.
