REF: 8382172

DIANA ELECTRÓNICA
CANAVERAL ED520

Q: ¿cómo se enciende la diana para dardos?

Conecta el cargador a la toma eléctrica y a la diana.Pulsa el botón de encendido de la diana si esta no se inicia automáticamente.

Q: No se enciende la diana (no hay sonido ni indicaciones).

¿Cómo comprobarlo?- Comprueba visualmente que el conector de alimentación no esté oxidado (el metal presenta un aspecto blanquecino).- Comprueba visualmente la unidad de suministro eléctrico.- Pulsa el botón de activación de la diana para dardos si esta no se inicia automáticamente.- Suena la música de inicio.- Dale tres golpecitos a la diana y comprueba que la pantalla se mantiene encendida y no se apaga.¿Cómo arreglarlo?Intenta conectarla a otra toma de corriente.

Q: Problemas con la pantalla lcd.

¿Cómo comprobarlo?- Apaga y vuelve a encender la diana.- Aparece sucesivamente 111, 222, 333 .... 999 en la pantalla.¿Cómo arreglarlo?- Si la pantalla se muestra solo parcialmente, sigue la instrucción de reparación: ""Limpiar el contacto entre la pantalla y la tarjeta electrónica".- En cualquier otro caso: no hay solución.

Q: Hay un botón bloqueado.

¿Cómo comprobarlo?- Apaga la diana y pulsa sucesivamente los botones de encendido, rebote, juego, jugador, sonido, ciberpartida, doble pérdida, inicio, reset. Con cada pulsación, se deberá escuchar una señal acústica; al pulsar el botón de reset, la diana debe reiniciarse.¿Cómo arreglarlo?- Si un botón está realmente bloqueado, sigue la instrucción de reparación: "Desbloquear un botón".

Q: Parte de la diana para dardos no detecta los impactos.

¿Cómo comprobarlo?- Al iniciar la diana, aparece 111, 222, 333...- En ese momento, da un golpecito en uno de los primeros segmentos (20 sencillo, por ejemplo); debe escucharse un sonido.- Repite el proceso en todos los segmentos.¿Cómo arreglarlo?- Si no se escucha una señal acústica para algún segmento, sigue la instrucción de reparación: "Desbloquear segmentos;"- Si no se escucha una señal acústica para ningún segmento: sigue la instrucción de reparación: "Reconexión Mylar;"- En cualquier otro caso: no hay solución.

Q: Si se produce algún problema en el recuento de puntos.

Comprobación:Para las dianas anteriores a mayo de 2019:- Empieza un juego 301 (para empezar un juego, pulsa el botón Game (G01) y start).- Elige un segmento cualquiera (por ejemplo, 18) y púlsalo 3 veces. La pantalla muestra sucesivamente la puntuación correcta (en este caso, 18, 18, 18).- Pulsa Start / Next player para pasar al siguiente jugador.- Repite este procedimiento 5 veces seguidas sin cambiar los segmentos¿Cómo se soluciona?No es posible repararla, acude a la tienda

2021

Concebida para el jugador de dardos de nivel perfeccionamiento que busca una diana electrónica fácil, interactiva y con puertas de guardado.

¿Buscas una diana electrónica que calcule la puntuación y se enchufe? La diana ED 520 con 4 pantallas es para ti.Se acabaron las discusiones, empieza la concentración.

¿Tienes algún problema con tu diana para dardos? ¡No la tires!

Nos preocupa la huella medioambiental de nuestros productos, por lo que lo mínimo que podemos hacer es ofrecerte la posibilidad de reparar tus artículos.

En esta página, te guiamos paso a paso para que puedas reparar las distintas averías de tu diana electrónica para dardos. Verás que no es nada difícil y te sentirás orgullosa/o de repararla por ti misma/o.

Primer uso

Mantenimiento

Resolución de problemas

Tutoriales

Piezas de repuesto

Manual

Primer uso

Contenido del embalaje

Esta diana electrónica se vende con doce dardos, puntas y un cargador.

¿cómo se enciende la diana para dardos?

Conecta el cargador a la toma eléctrica y a la diana.
Pulsa el botón de encendido de la diana si esta no se inicia automáticamente.

¿cómo fijo la diana?

En el tutorial a continuación te explicamos todo el procedimiento.

ATENCIÓN, los tornillos no están incluidos.

Diana electrónica para dardos ED520

Mantenimiento

- Guarda la diana electrónica para dardos en un lugar seco.

- No dejes la diana para dardos en el exterior, ni siquiera bajo una cubierta; podría oxidarse y dejar de funcionar correctamente.

Resolución de problemas

Aquí encontrarás el fichero de resolución de problemas de la Diana Electrónica ED520
Sigue los pasos indicados para comprobar si hay algún problema con tu producto. Si es necesario, en el siguiente apartado (4. REPARO MI PRODUCTO) encontrarás los tutoriales de la reparación.
También puedes acudir a tu tienda DECATHLON.

No se enciende la diana (no hay sonido ni indicaciones).

¿Cómo comprobarlo?
- Comprueba visualmente que el conector de alimentación no esté oxidado (el metal presenta un aspecto blanquecino).
- Comprueba visualmente la unidad de suministro eléctrico.
- Pulsa el botón de activación de la diana para dardos si esta no se inicia automáticamente.
- Suena la música de inicio.
- Dale tres golpecitos a la diana y comprueba que la pantalla se mantiene encendida y no se apaga.

¿Cómo arreglarlo?
Intenta conectarla a otra toma de corriente.

Problemas con la pantalla lcd.

¿Cómo comprobarlo?
- Apaga y vuelve a encender la diana.
- Aparece sucesivamente 111, 222, 333 .... 999 en la pantalla.

¿Cómo arreglarlo?
- Si la pantalla se muestra solo parcialmente, sigue la instrucción de reparación: ""Limpiar el contacto entre la pantalla y la tarjeta electrónica".
- En cualquier otro caso: no hay solución.

Hay un botón bloqueado.

¿Cómo comprobarlo?
- Apaga la diana y pulsa sucesivamente los botones de encendido, rebote, juego, jugador, sonido, ciberpartida, doble pérdida, inicio, reset. Con cada pulsación, se deberá escuchar una señal acústica; al pulsar el botón de reset, la diana debe reiniciarse.

¿Cómo arreglarlo?
- Si un botón está realmente bloqueado, sigue la instrucción de reparación: "Desbloquear un botón".

Parte de la diana para dardos no detecta los impactos.

¿Cómo comprobarlo?
- Al iniciar la diana, aparece 111, 222, 333...
- En ese momento, da un golpecito en uno de los primeros segmentos (20 sencillo, por ejemplo); debe escucharse un sonido.
- Repite el proceso en todos los segmentos.

¿Cómo arreglarlo?
- Si no se escucha una señal acústica para algún segmento, sigue la instrucción de reparación: "Desbloquear segmentos;"
- Si no se escucha una señal acústica para ningún segmento: sigue la instrucción de reparación: "Reconexión Mylar;"
- En cualquier otro caso: no hay solución.

Si se produce algún problema en el recuento de puntos.

Comprobación:
Para las dianas anteriores a mayo de 2019:
- Empieza un juego 301 (para empezar un juego, pulsa el botón Game (G01) y start).
- Elige un segmento cualquiera (por ejemplo, 18) y púlsalo 3 veces. La pantalla muestra sucesivamente la puntuación correcta (en este caso, 18, 18, 18).
- Pulsa Start / Next player para pasar al siguiente jugador.
- Repite este procedimiento 5 veces seguidas sin cambiar los segmentos

¿Cómo se soluciona?
No es posible repararla, acude a la tienda

Tutoriales

Es posible realizar las siguientes reparaciones en este producto.

Si no es posible reparar el producto, llévalo a un punto de recogida de RAEE o a cualquier tienda Decathlon para optimizar su reciclaje.

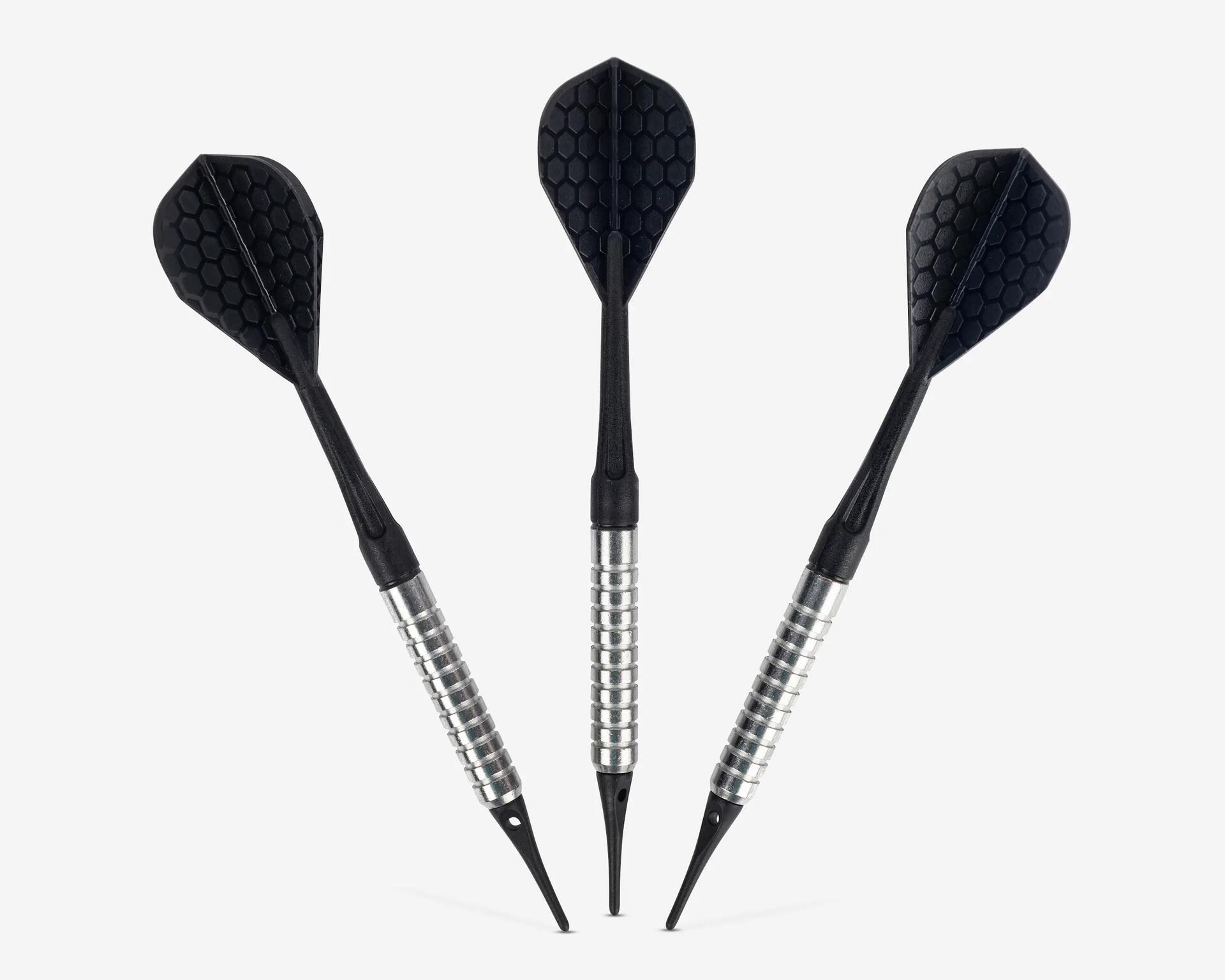

Reparación 1: reparación de los dardos

¿Está rota la punta, la caña o el barril de un dardo? No te preocupes. Encontrarás todas las piezas de recambio en la sección siguiente:PIEZAS DE REPUESTO.
